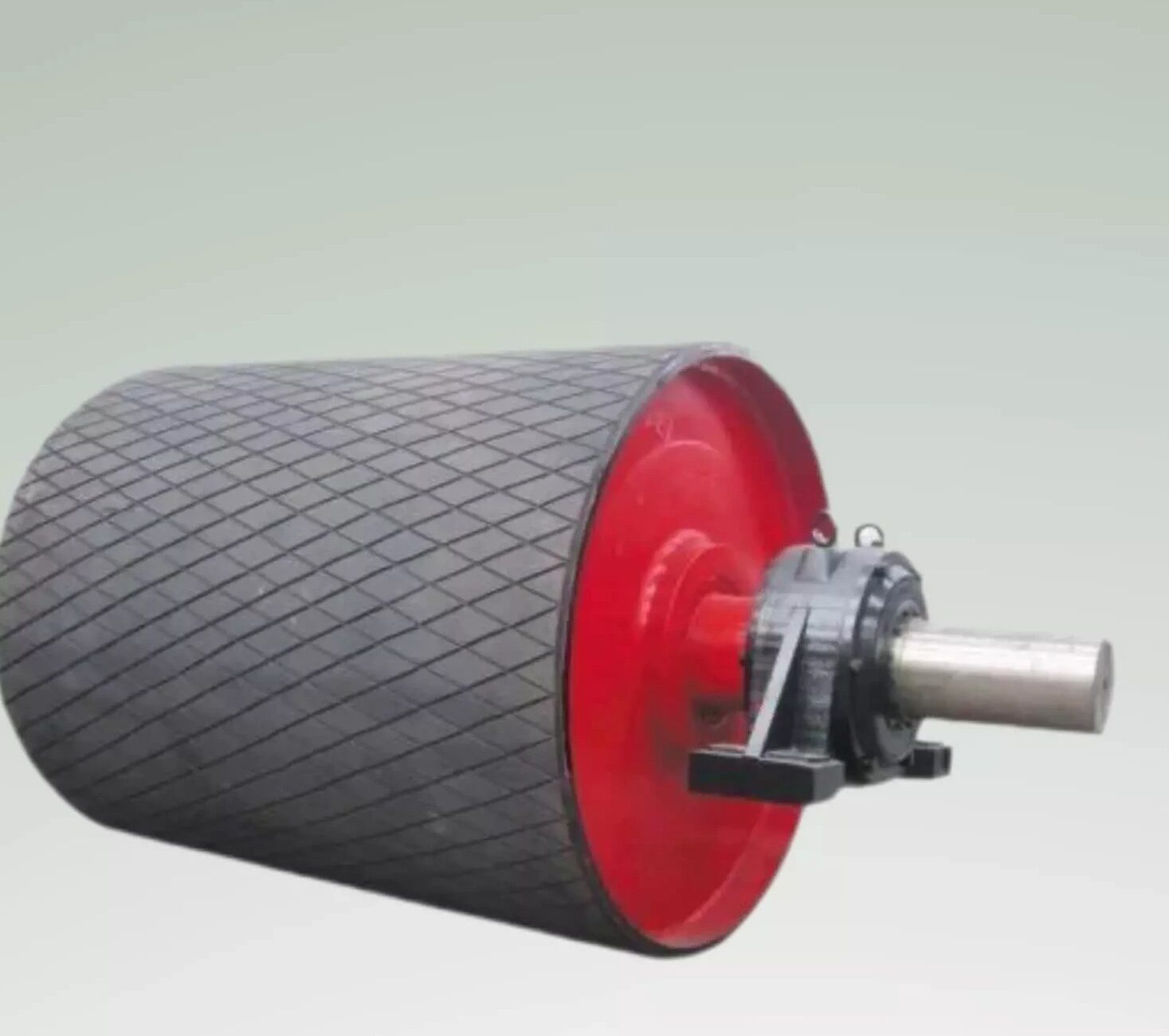

1. نمای کلی محصول (Product Overview)

درام ارائه شده، یک قطعه کلیدی و استراتژیک در سیستم‌های نوار نقاله (Belt Conveyor) است که به عنوان قلب تپنده خطوط انتقال مواد فله و بسته‌بندی عمل می‌کند. این قطعه که تحت استانداردهای DIN 22101 (آلمان) و ISO 1536 طراحی و ساخته شده است، وظیفه تبدیل گشتاور خروجی گیربکس به نیروی کششی (Traction Force) در تسمه را بر عهده دارد .

برخلاف رولیک‌های معمولی که صرفاً وظیفه تحمل وزن بار را دارند، درام‌ها تحت تنش‌های خمشی و پیچشی بالا قرار گرفته و دارای دقت بالانس دینامیکی در دورهای بالا هستند. این محصول برای کاربردهای سنگین در معادن، سیمان، فولاد و بنادر طراحی شده است.

2. طبقه‌بندی فنی و عملکردی (Classification & Function)

در این سیستم، درام‌ها بر اساس موقعیت قرارگیری و وظیفه مکانیکی به دسته‌های زیر تقسیم می‌شوند که هر کدام دارای آنالیز نیرو (FEA) اختصاصی هستند:

3. مشخصات فنی مهندسی (Technical Specifications)

این محصول با رعایت تلرانس‌های دقیق ماشینکاری (معمولاً تلرانس ISO f7 برای شفت‌ها) تولید می‌شود.

ابعاد و ساختار (Dimensions & Structure)

• قطر درام (Drum Diameter): از 200 تا 1600 میلی‌متر.

  • نکته فنی: حداقل قطر بر اساس ضخامت تسمه محاسبه می‌شود (معمولاً >150 برابر لایه پارچه تسمه) تا از خمش بیش از حد و تخریب تسمه جلوگیری شود .

• طول شلف (Face Width): سفارشی بر اساس عرض تسمه (معمولاً 400 تا 3500 میلی‌متر) .

• ضخامت پوسته (Shell Thickness): از 6 تا 40 میلی‌متر ورق لوله فولادی بدون درز یا جوش داده شده با تست اولتراسونیک (UT).

جنس و مواد اولیه (Materials)

• بدنه (Shell): فولاد ST37 (معمولی)، ST52 (کشش بالا) یا فولاد ضد زنگ 304/316 (برای محیط های خورنده / صنایع غذایی) .

• شفت (Shaft): فولاد CK45 یا عملیات حرارتی شده 42CrMo4 با استحکام تسلیم بالا.

• یاتاقان‌ها (Bearings): رولبرینگ‌های کروی خودتنظیم (SKF، FAG یا NSK) با آب‌بندی دوطرفه (2RS یا迷宫) برای جلوگیری از نفوذ گرد و غبار.

• لایه پوششی لاگینگ (Lagging):

  • لاستیکی سرد/گرم: پوشش 10 تا 20 میلی‌متر با شیارهای V شکل برای هدایت آب و گل .

  • سرامیکی: استفاده از قطعات سرامیک پرس شده در داخل لاستیک برای افزایش اصطکاک تا 0.9 و عمر فوق‌العاده در شرایط لغزش .

4. جزئیات طراحی و مهندسی (Design & Engineering Details)

4.1. آنالیز اجزای محدود (FEA)

هر درام قبل از تولید با استفاده از نرم‌افزارهای تحلیل المان محدود شبیه‌سازی می‌شود. این تحلیل تمرکز تنش را در محل اتصال تار به دیسک (Hub-to-Shell) بررسی می‌کند. مطالعات نشان داده است که بیشترین تنش معادل (Von-Mises Stress) در درام‌های سنگین در گوشه فیلت جوش رخ می‌دهد و طراحی بهینه ضخامت پوسته از تغییر شکل بیضوی (Ovaling) جلوگیری می‌کند .

4.2. اتصال شفت به توپی (Shaft-Hub Connection)

دو روش اصلی برای این محصول قابل ارائه است:

1. اتصال کلیدی (Keyed Connection): برای درام‌های سبک و متوسط. دارای گشتاور نامی استاندارد.

2. بوش مخروطی / آستین انبساط (Locking Assembly): پیشنهاد ویژه برای بارهای سنگین. این روش هیچ لقی (Backlash) نداشته، گشتاورهای بالا را تحمل کرده و نصب/دمونتاژ را آسان می‌کند .

4.3. بالانس دینامیکی (Dynamic Balancing)

برای درام‌هایی با سرعت خطی بیش از 1.5 متر بر ثانیه (یا RPM بالا)، عملیات بالانس دینامیکی در دو صفحه (گرید G16 یا G6.3 مطابق ISO 1940) انجام می‌شود تا از لرزش، نویز و سایش زودرس یاتاقان‌ها جلوگیری شود .

5. عملیات سطحی و پوشش‌ها (Surface Treatments)

6. مزایای رقابتی و عملکرد (Advantages)

• بهبود راندمان کشش: با استفاده از محاسبه دقیق زاویه تماس (Wrap Angle) و لاگینگ مناسب، نیروی کشش تسمه تا حداکثر مقدار ممکن افزایش می‌یابد و نیاز به وزنه تنشن کاهش می‌یابد .

• کاهش توقف خط تولید: طراحی مقاوم در برابر ضربه (Impact Resistant) و آب‌بندی پیشرفته IP66 برای یاتاقان‌ها به معنی تعمیرات اساسی کمتر و uptime بالاتر است.

• افزایش طول عمر تسمه: سطح ماشینکاری شده دقیق (Cylindricity) و عدم وجود ناهمواری موضعی روی درام، از سایش ناهموار و پارگی تسمه جلوگیری می‌کند .

7. جدول انتخاب سریع (Ordering Data / Quick Selection)

8. استانداردهای مرجع (Standards Compliance)

تولید این محصول منطبق بر استانداردهای بین‌المللی زیر جهت تضمین کیفیت و قابلیت تعویض قطعات انجام می‌شود:

• طراحی و محاسبات: DIN 22101 (انتقال مواد فله) .

• ساخت و اجرا: ASME B83.1 یا استاندارد ISO 1536.

• مواد: EN 10025 (فولادهای سازه ای).

• جوش: EN ISO 15614.

توجه فنی: برای سفارش، لطفاً اطلاعات مربوط به گشتاور راه‌اندازی موتور (Starting Torque) و کشش موثر تسمه (Effective Tension – Te) را در اختیار واحد فنی قرار دهید تا طراحی شفت و توپی به صورت دقیق محاسبه گردد.
