رولیک‌ها به عنوان یکی از اجزای مهم در سیستم‌های انتقال مواد صنعتی شناخته می‌شوند. در صنعت‌های مختلف مانند معدن، سیمان، فولاد، و صنایع تولیدی، استفاده از رولیک‌ها برای حرکت مواد و محصولات بر روی نوار نقاله‌ها ضروری است. این قطعات از اهمیت زیادی برخوردارند زیرا علاوه بر تسهیل در انتقال مواد، نقش مهمی در بهبود کارایی و کاهش هزینه‌های عملیاتی دارند.تعریف رولیک:
رولیک یک قطعه مکانیکی استوانه‌ای است که بر روی یک شفت نصب شده و در داخل نوار نقاله قرار می‌گیرد. این قطعه وظیفه هدایت نوار نقاله را دارد و با چرخش خود، حرکت نوار و مواد روی آن را تسهیل می‌کند. رولیک‌ها معمولاً از جنس فلزات یا پلاستیک‌های مقاوم ساخته می‌شوند تا بتوانند در برابر سایش و خوردگی مقاومت کنند.
رولیک‌ها به عنوان بخشی از سیستم‌های نوار نقاله، نقش مهمی در صنایع مختلف دارند و تاریخچه آنها به نوآوری‌های صنعتی برمی‌گردد که جزئی از انقلاب صنعتی محسوب می‌شوند. در ادامه به تاریخچه و سیر تکامل رولیک‌ها نگاهی خواهیم داشت:
یکی از چالش‌های اصلی در طراحی و نگهداری کانوایر، انتخاب بین رولیک پرسی (Sealed Roller) و رولیک بلبرینگ تعویضی (Replaceable Bearing Roller) است. رولیک‌ها به عنوان غلتک‌های هرزگرد، وظیفه هدایت و پشتیبانی از تسمه نقاله را بر عهده دارند. در این جدول مقایسه‌ای، تفاوت‌های ساختاری، اقتصادی، دوام و نگهداری این دو رولیک پرکاربرد صنعتی را در ۱۵ آیتم بررسی کرده‌ایم تا بهترین گزینه را برای خطوط انتقال خود انتخاب کنید.
| ردیف | فاکتور مقایسه | رولیک پرسی (یک‌بار مصرف) | رولیک بلبرینگ تعویضی (تعمیرپذیر) |
|---|---|---|---|
| 1 | قابلیت تعویض بلبرینگ | غیرقابل تعویض (درپوش‌ها کاملاً به بدنه پرس شده‌اند) | بله (امکان خارج کردن بلبرینگ با باز کردن خار یا پیچ) |
| 2 | هزینه خرید اولیه | بسیار اقتصادی و ارزان‌تر | گران‌تر (به دلیل قطعات بیشتر و فرآیند ماشین‌کاری تخصصی) |
| 3 | هزینه نگهداری بلندمدت | بالاتر (با خرابی بلبرینگ، باید کل رولیک تعویض شود) | پایین‌تر (فقط هزینه ناچیز خرید و تعویض بلبرینگ جدید) |
| 4 | نوع و کیفیت آب‌بندی | آب‌بندی ساده تک‌لایه فلزی یا پلاستیکی ثابت | آب‌بندی چندگانه، مازوتیک (لابیرنتی) با حفاظت بسیار بالا |
| 5 | طول عمر مفید کل سازه | کوتاه‌تر (محدود به عمر مفید اولین بلبرینگ) | بسیار طولانی (بدنه و شفت بارها با بلبرینگ جدید کار می‌کنند) |
| 6 | قابلیت تعمیرپذیری | صفر (در صورت خرابی مستقیماً ضایعات می‌شود) | بسیار بالا (امکان روانکاری، گریس‌کاری و تعویض کاسه‌نمد) |
| 7 | وزن نهایی قطعه | سبک‌تر (مناسب برای شاسی‌ها و سازه‌های متحرک یا سبک) | سنگین‌تر (به دلیل ضخامت دیواره و قطعات چدنی هوزینگ) |
| 8 | نوع بلبرینگ مصرفی | بلبرینگ‌های ارزان‌قیمت معمولی با سرعت متوسط | امکان نصب بلبرینگ‌های اورجینال، دور بالا یا فوق سنگین |
| 9 | صنایع و کاربردهای هدف | خطوط بسته‌بندی، صنایع سبک، کارگاه‌های کوچک و غلات | معادن سنگ، صنایع سیمان، فولاد، بنادر و سنگ‌شکن‌ها |
| 10 | مقاومت در برابر گرد و غبار | متوسط (گرد و غبار شدید سریعاً بلبرینگ را قفل می‌کند) | فوق‌العاده بالا (به دلیل درپوش‌های پلاستیکی و فلزی چندلایه) |
| 11 | استهلاک شفت (محور داخلی) | شفت همزمان با بدنه مستهلک و دور ریخته می‌شود | شفت کاملاً حفظ شده و فقط بلبرینگ‌های روی آن تعویض می‌شوند |
| 12 | حساسیت به ضربه ناگهانی | بالا (ضربه شدید محل پرس لوله را خراب و رولیک را لنگ می‌کند) | بسیار مقاوم (توسط هوزینگ چدنی یا فولادی ضخیم محافظت می‌شود) |
| 13 | نیاز به نیروی ماهر جهت نگهداری | ندارد (تعویض کل رولیک فرآیندی بسیار ساده است) | دارد (تعویض بلبرینگ‌ها نیازمند ابزارگیر و تکنسین فنی است) |
| 14 | میزان نویز و صدا در کارکرد طولانی | با فرسودگی بلبرینگ صدای بلندی تولید کرده و باید سریعاً عوض شود | بسیار کم‌صدا (با گریس‌کاری دوره‌ای حرکت روان خود را حفظ می‌کند) |
| 15 | قابلیت بازیافت و حفظ محیط زیست | پایین (کل رولیک مستعمل بلااستفاده شده و باید ذوب شود) | بالا (فقط بلبرینگ معیوب دور ریز می‌شود و بدنه سال‌ها کار می‌کند) |
تاریخچه رولیک‌ها نشان‌دهنده رشد مداوم و نوآوری در حوزه مکانیک و مهندسی صنایع است. این قطعات ساده اما حیاتی، نقش بسیار مهمی در سیستم‌های حمل و نقل صنعتی ایفا می‌کنند و پیشرفت‌های جدید در تکنولوژی همچنان به توسعه کاربردها و افزایش کارایی آنها کمک می‌کند.

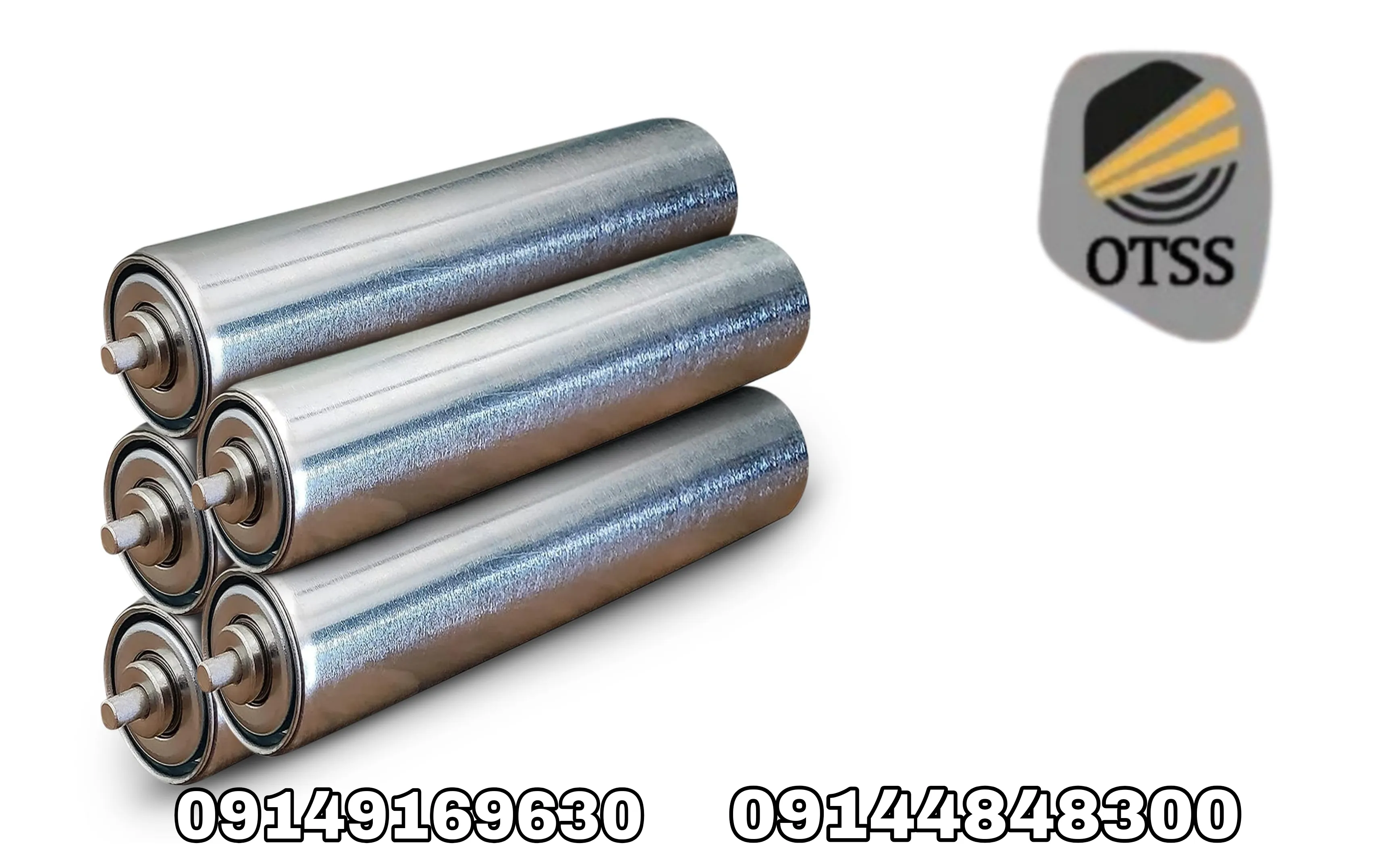

انتخاب رولیک مناسب به عواملی مانند وزن و نوع مواد، ظرفیت نوار نقاله، سرعت حرکت تسمه، عرض تسمه، طول مسیر و شرایط محیطی بستگی دارد. استفاده از رولیک متناسب با مشخصات کانوایر باعث کاهش اصطکاک، افزایش عمر تسمه و عملکرد روان تر سیستم انتقال می شود .
رولیک‌ها به انواع مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاص طراحی شده‌اند:
رولیک‌ها از مواد مختلفی ساخته می‌شوند که انتخاب جنس آنها بستگی به شرایط کاری و نوع مواد حمل شونده دارد. برخی از متداول‌ترین مواد سازنده رولیک عبارت‌اند از:
رولیک‌ها در صنایع مختلفی کاربرد دارند. برخی از کاربردهای اصلی رولیک‌ها عبارت‌اند از:
رولیک‌ها نقشی اساسی در بهبود کارایی سیستم‌های نوار نقاله در صنایع مختلف ایفا می‌کنند. در زیر به برخی از جنبه‌های کارایی رولیک‌ها در صنایع پرداخته‌ایم:
رولیک‌ها یکی از اجزای کلیدی در بهینه‌سازی عملکرد سیستم‌های نوار نقاله در صنایع مختلف هستند. انتخاب مناسب و نگهداری صحیح این قطعات نه تنها به افزایش بهره‌وری و کاهش هزینه‌ها کمک می‌کند، بلکه ایمنی و کارایی کلی سیستم‌ها را نیز بهبود می‌بخشد.رولیک‌ها یکی از اجزای کلیدی در سیستم‌های انتقال مواد صنعتی هستند که به طور مستقیم بر کارایی و بهره‌وری عملیات تأثیر می‌گذارند. انتخاب نوع و جنس مناسب رولیک بر اساس شرایط کاری می‌تواند به بهبود عملکرد و کاهش هزینه‌های نگهداری کمک کند.رولیک/خرید رولیک
این مزایا و معایب نشان‌دهنده اهمیت انتخاب مناسب رولیک‌ها بر اساس نیازهای خاص هر صنعت و برنامه عملیاتی است.
در زیر، برخی از سوالات متداول پیرامون رولیک‌ها که ممکن است برای کاربران و صنایع مختلف کاربردی باشند، آورده شده است:
این سوالات به شما کمک می‌کند تا در مورد رولیک‌ها اطلاعات بیشتری کسب کرده و تصمیمات بهتری در انتخاب و نگهداری آنها بگیرید.
انتخاب جنس مناسب روبیک به عواملی مانند وزن بار، شرایط محیطی، میزان رطوبت و خورندگی، سرعت نوار نقاله و نوع کاربرد بستگی دارد. سه نوع رولیک رایج شامل رولیک فلزی، رولیک HDPE و رولیک پلی اورتان هستند که هرکدام ویژگی های متفاوتی دارند.
رولیک فلزی
رولیک فلزی معمولاً از فولاد ساخته می شود و به دلیل استحکام مکانیکی بالا، در خطوط انتقال مواد سنگین، صنایع معدنی، سیمان و خطوط صنعتی کاربرد زیادی دارد. این رولیک ها توانایی تحمل بارهای سنگین را دارند و در صورت ساخت و آب بندی مناسب می توانند عمر کاری مطلوبی داشته باشند.
یکی از محدودیت های رولیک فلزی، وزن بیشتر و احتمال خوردگی در محیط های مرطوب و خورنده است. به همین دلیل در چنین شرایطی باید جنس و پوشش مناسب برای رولیک انتخاب شود.
رولیک HDPE
رولیک HDPE از پلی اتیلن با چگالی بالا ساخته می شود و نسبت به بسیاری از رولیک های فلزی وزن کمتری دارد. مقاومت مناسب در برابر رطوبت و خوردگی باعث شده این نوع رولیک برای محیط های که تماس با آب و مواد خورنده وجود دارد، گزینه مناسبی باشد.
وزن کمتر این رولیک می تواند باعث کاهش فشار وارد شده به برخی اجزای سیستم نوار نقاله شود. با این حال، انتخاب آن باید بر اساس ظرفیت بار، قطر رولیک و شرایط کاری خط انجام شود.
رولیک پلی اورتان
رولیک پلی اورتان به دلیل ویژگی های مناسب این ماده در برابر سایش و ضربه، در برخی خطوط صنعتی و کاربرد های خاص مورد استفاده قرار می گیرد. سطح ولی اورتان می تواند اصطکاک و صدای کمتری نسبت به برخی سطوح فلزی ایجاد کند و در شرایطی که کاهش سایش اهمیت دارد، مورد توجه قرار می گیرد.
انتخاب رولیک پلی اورتان نیز باید متناسب با دما، میزان بار، سرعت تسمه و شرایط محیطی انجام شود.
تعمیر و نگهداری رولیک‌ها (رولیک نوار نقاله) از اهمیت بالایی برخوردار است، زیرا در صنایع مختلف برای جابجایی مواد و محصولات از آنها استفاده می‌شود. نگهداری صحیح و تعمیر به موقع رولیک‌ها می‌تواند به افزایش عمر مفید آنها و کاهش هزینه‌های ناشی از توقف تولید کمک کند. در اینجا چند نکته کلیدی در مورد تعمیر و نگهداری رولیک‌ها آورده شده است:
فاصله بین رولیک ها تاثیر مستقیمی بر عمر تسمه و کارایی خط دارد. فاصله کم باعث افزایش هزینه و اصطکاک غیر ضروری می شود و فاصله زیاد باعث افتادگی تسمه و آسیب به مواد حمل شونده می گردد.
فاصله رولیک ها چگونه تعیین می شود؟
فاصله استاندارد و ثابتی برای تمام نوار نقاله ها وجود ندارد و این فاصله بر اساس شرایط کاری سیستم تعیین می شود مهم ترین عوامل عبارتند از:
عوامل موثر در تعیین فاصله رولیک ها:
به طور کلی، فاصله رولیک باید طوری تنظیم شود که افتادگی تسمه بین دو رولیک از 2 درصد طول فاصله بیشتر نشود.
فاصله رولیک در قسمت باربر
در قسمت باربر نوار نقاله، رولیک ها باید به اندازه ای نزدیک باشند که تسمه هنگام حمل مواد دچار افتادگی بیش از حد نشود. هرچه وزن مواد و بار وارد شده روی تسمه بیشتر باشد، معمولاً به فاصله کمتری بین رولیک ها نیاز است.
به صورت تقریبی، در بسیاری از نوار نقاله های صنعتی فاصله قسمت رولیک های باربر می تواند بین ۰.۸ تا ۱.۵ متر باشد؛ اما این مقدار باید بر اساس طراحی واقعی، ظرفیت بار و مشخصات تسمه تعیین شود و نباید به عنوان یک عدد ثابت برای همه سیستم ها در نظر گرفته شود.
فاصله رولیک در قسمت برگشت
در مسیر برگشت تسمه، چون بار مواد روی تسمه وجود ندارد، معمولاً می توان رولیک هارا با فاصله بیشتری نصب کرد. این فاصله بسته به عرض، وزن و مشخصات تسمه و همچنین طراحی سازه تعیین می شود.
در بسیاری از کاربردها، فاصله رولیک برگشت حدود ۲ تا ۳ متر در نظر گرفته می شود؛ با این حال برای تسمه های سنگین، عریض یا شرایط کاری خاص ممکن است فاصله متفاوتی مورد نیاز باشد.
یک مثال ساده برای محاسبه
فرض کنید طول مسیر نوار نقاله ۳۰ متر و فاصله طراحی شده بین رولیک های باربر ۱ متر باشد.
تعداد تقریبی فواصل مورد نیاز:
=۳۰ فاصله
بنابراین برای پوشش مسیر، حدود ۳۱ موقعیت رولیک در نظر گرفته می شود؛ البته در طراحی واقعی، محل ابتدا و انتهای مسیر، نقاط بارگیری و تخلیه و فاصله های خاص سازه نیز باید در محاسبه لحاظ شوند.
1. رولیک رفت و برگشت چه تفاوتی دارند؟
رولیک رفت در قسمت باربر نوار نقاله گرفته و وزن مواد را تحمل می کند، درحالی که رولیک برگشت در مسیر زیرین تسمه قرار دارد و وظیفه پشتیبانی از تسمه در مسیر برگشت را بر عهده دارد.
2. رولیک ضربه گیر چه کاربردی دارد؟
رولیک ضربه گیر در محل بارگیری مواد روی نوار نصب می شود و با جذب بخشی از ضربه ناشی از سقوط مواد، از آسیب و فرسایش تسمه و سازه نوار نقاله جلوگیری می کند.
3. رولیک از چه قطعاتی تشکیل شده است؟
رولیک معمولاً از لوله یا پوسته، شفت، بلبرینگ، کایه نمد و مجموعه آب بندی تشکیل می شود. کیفیت این قطعات تاثیر مستقیمی بر عملکرد و عمر رولیک دارد.
4. علائم خرابی رولیک چیست؟
صدای غیر عادی، لرزش، سخت شدن چرخش، داغ شدن بلبرینگ، خوردگی پوسته و حرکت نامنظم تسمه می توانند از نشانه های خرابی رولیک باشند.
5. عمر مفید رولیک نوار نقاله چقدر است؟
عمر رولیک به کیفیت ساخت، میزان بار، سرعت کار، شرایط محیطی و نحوه نگهداری بستگی دارد و نمی توان برای همه رولیک ها عمر یکسانی تعیین کرد.
6. از کجا بفهمیم رولیک نوار نقاله خراب شده است؟
صدای غیر عادی، گیر کردن یا سخت چرخیدن، لرزش، خوردگی بدنه و افزایش اصطکاک از نشانه های رایج خرابی رولیک هستند.
7. قیمت رولیک نوار نقاله به چه عواملی بستگی دارد؟
قطر و طول رولیک، جنس بدنه، نوع بلبرینگ، کیفیت آب بندی، ضخامت لوله، ظرفیت کاری و تعداد سفارش از عوامل موثر بر قیمت رولیک هستند.
