تسمه نقاله قلب تپنده هر سیستم انتقال مواد است. انتخاب اشتباه مشخصات ساختاری این قطعه، نه تنها عمر مقید سیستم را به شدت کاهش می دهد، بلکه می تواند باعث توقف خطوط تولید و تحمیل هزینه های سنگین تعمیرات شود. دو فاکتور حیاتی در زمان خرید یا طراحی، ضخامت تسمه نقاله و تعداد لایه های منجید (Ply) هستند.
در این مقاله تخصصی، به بررسی دقیق نحوه محاسبه و انتخاب این دو پارامتر بر اساس استاندارد های مهندسی می پردازیم.

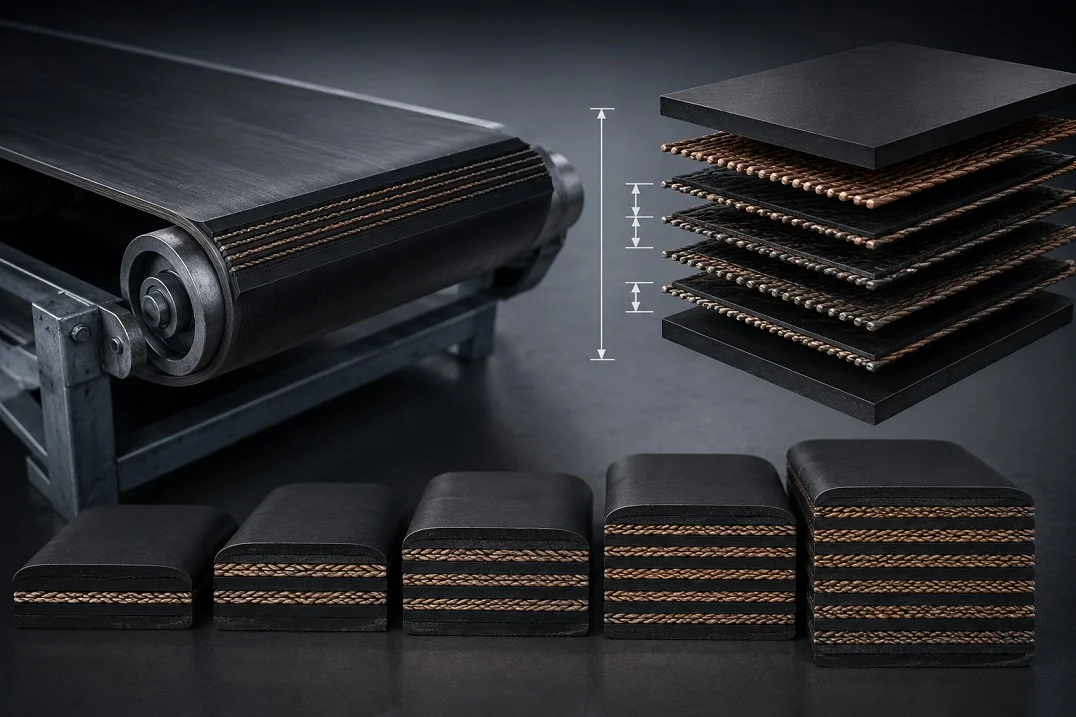

تسمه نقاله های لاستیکی معمولا از دو بخش اصلی تشکیل شده اند: کاور لاستیکی (Rubber Cuvers) و تار و پود یا منجید (Carcass).
منجید از لایه های مختلف پارچه های بافته شده (مانند پلی استر و نایلون در تسمه های EP) تشکیل شده است که به هریک از این لایه ها یک Ply می گویند.
برای دریافت مشاوره تخصصی و استعلام قیمت نوار نقاله معدن متناسب با نیاز شما، با کارشناسان امید تسمه سازان سهند به شماره 09149169630 تماس بگیرید.
ضخامت تسمه نقاله یکی از عوامل مهم در انتخاب تسمه مناسب برای سیستم انتقال مواد است. این ضخامت فقط به تعداد لایه های منجید بستگی ندارد و عواملی مانند ضخامت روکش لاستیکی، نوع منجید، میزان کشش، نوع مواد انتقالی و شرایط کاری نیز در تعیین آن موثر هستند.
به طور کلی، تسمه نقاله از چند بخش اصلی شامل لایه های منجید، روکش لاستیکی بالا و روکش لاستیکی پایین تشکیل می شود. بنابراین ممکن است دو تسمه با تعداد لایه یکسان، به دلیل تفاوت در ضخامت روکش یا نوع ساختار داخلی، ضخامت کلی متفاوتی داشته باشند.
برای انتخاب ضخامت مناسب باید شرایط واقعی کار مانند وزن و نوع مواد، سرعت حرکت تسمه، طول نوار نقاله، قطر درام و میزان بارگذاری بررسی شود. انتخاب تسمه بیش از حد نازک می تواند باعث کاهش مقاومت و عمر کاری شود و انتخاب تسمه بیش از نیاز نیز ممکن است هزینه خرید و بهره برداری را افزایش دهد.
تعداد لایه هارا نمیتوان به صورت حسی یا صرفا بر اساس “هرچه بیشتر، بهتر” انتخاب کرد. عوامل زیر تعیین کننده تعداد لایه ها هستند:
مهم ترین فاکتور، حداکثر نیروی کششی سیستم است که با واحد نیوتن بر میلی متر (N/mm) بیان می شود (مانند EP 400 یا EP 800). برای مثال، یک تسمه EP 800 با 4 لایه، یعنی هر لایه توانایی تحمل 200 نیوتن بر میلی متر نیرو را دارد. اگر تعداد لایه ها کم باشد، تسمه تحت بار زیاد کش می آید یا پاره می شود.
هرچه تعداد لایه های تسمه بیشتر شود، سختی آن افزایش یافته و انعطاف پذیری اش کمتر می شود. اگر یک تسمه ضخیم و چند لایه را روی یک درام با قطر کوچک قرار دهید، لایه های داخلی تحت فشار شدید قرار گرفته و از هم جدا می شوند.
تسمه باید بتواند روی رولیک های جانبی خم شود تا مواد از کناره ها بیرون نریزد. اگر تعداد لایه ها بیش از حد نیاز باشند، تسمه صلب شده و به خوبی روی رولیک ها نمی نشیند که این امر باعث انحراف تسمه (Belt Misalignment) می شود.
برای دریافت مشاوره تخصصی و استعلام قیمت نوار نقاله معدن متناسب با نیاز شما، با کارشناسان امید تسمه سازان سهند به شماره 09149169630 تماس بگیرید.
تعداد لایه های منجید یکی از مشخصات مهم تسمه نقاله است. انتخاب تعداد لایه مناسب باید بر اساس شرایط کاری و مشخصات فنی سیستم انجام شود.
| ویژگی | کاربرد معمول | تعداد |
| انعطاف پذیری مناسب | بارهای سبک و متوسط | 2 لایه |
| تعادل بین انعطاف پذیری و مقاومت | کاربردهای عمومی | 3 لایه |
| مقاومت کششی بیشتر | بارهای سنگین تر | 4 لایه |
| مناسب شرایط با تنش بالاتر | کاربردهای سنگین و خاص | 4 لایه |
نکته: تعداد لایه های بیشتر به معنای بهتر بودن تسمه نیست. انتخاب نهایی باید باتوجه به مقاومت کششی، عرض تسمه، نوع منجید، بار، طول نوار نقاله و سایر شرایط طراحی انجام شود.
ضخامت کل = ضخامت لاستیک بالایی + ضخامت منجید (هسته) + ضخامت لاستیک پایینی
ضخامت لاستیک بالا و پایین (Covers Thickness):
برای ساده سازی فرآیند انتخاب، جدول زیر یک راهنمای عمومی و استاندارد برای صنایع مختلف است:
| نوع مواد | نمونه مواد | مشخصات فنی پیشنهادی |
|---|---|---|
| سبک و غیرسایشی | غلات، آرد، شکر، بستهبندی سبک | ۲ تا ۳ لایه – ضخامت رویه/زیره: ۱.۵/۳ میلیمتر |
| متوسط و نیمهسایشی | شن و ماسه دانهبندیشده، خاک، زغالسنگ | ۳ تا ۴ لایه – ضخامت رویه/زیره: ۲/۴ میلیمتر |
| سنگین و بسیار سایشی | سنگهای معدنی بزرگ، کلوخ، کلینکر سیمان | ۴ تا ۶ لایه – ضخامت رویه/زیره: ۶-۸/۲-۳ میلیمتر |
اگر تعداد لایه ها و ضخامت تسمه نقاله کمتر از حد نیاز باشد:
1. تسمه تحت بار دچار کشیدگی طولانی مدت و دائمی می شود.
2. ضربه سنگ ها باعث سوراخ شدن سریع کاور و آسیب به هستنه مرکزی می شود.
3. شکم دادن تسمه بین رولیک ها اتفاق می افتد
اکر تعداد لایه و ضخامت بیشتر از حد نیاز باشد:
انتخاب ضخامت تسمه نقاله و تعداد لایه های آن یک تعادل ظریف بین مقاومت کششی و انعطاف پذیری است. برای صنایع سنگین مانند معدن و سیمان، استفاده از تسمه های 4 یا 5 لایه EP با لاستک بالایی حداقل 6 میلی متر توصیه می شود، درحالی که برای صنایع بسته بندی و کشاورزی، تسمه های سبک تر 2 یا 3 لایه کاملا کفایت می کنند.
پیشنهاد می شود قبل از خرید نهایی، مشخصاتی چون قطر درام محرک، حداکثر تناژ ساعتی و طول مسیر نقاله را در اختیار متخصصین فنی قرار دهید تا محاسبات دقیق گشتاور و تنش کششی انجام شود.
انتخاب هوشمندانه، خرید مطمئن؛ با شرکت امید تسمه سازان سهند
محاسبه دقیق ضخامت تسمه نقاله و تعداد لایه های آن، نیازمند دانش فنی و شناخت دقیق رفتار مواد در شرایط مختلف کارگاهی است. انتخاب اشتباه می تواند هزینه های سنگینی را به خط تولید شما تحمیل کند.
شرکت امید تسمه سازان سهند به عنوان مشاور و تولید کننده تخصصی انواع تسمه نقاله های صنعتی و قطعات جانبی، در تمام مراحل طراحی، انتخاب و خرید در کنار شماست. ما با در نظر گرفتن نوع مواد حمل شونده، شرایط محیطی و مشخصات مکانیکی سیستم شما، بهترین و با کیفیت ترین گزینه هارا با استانداردهای روز دنیا پیشنهاد می دهیم.
