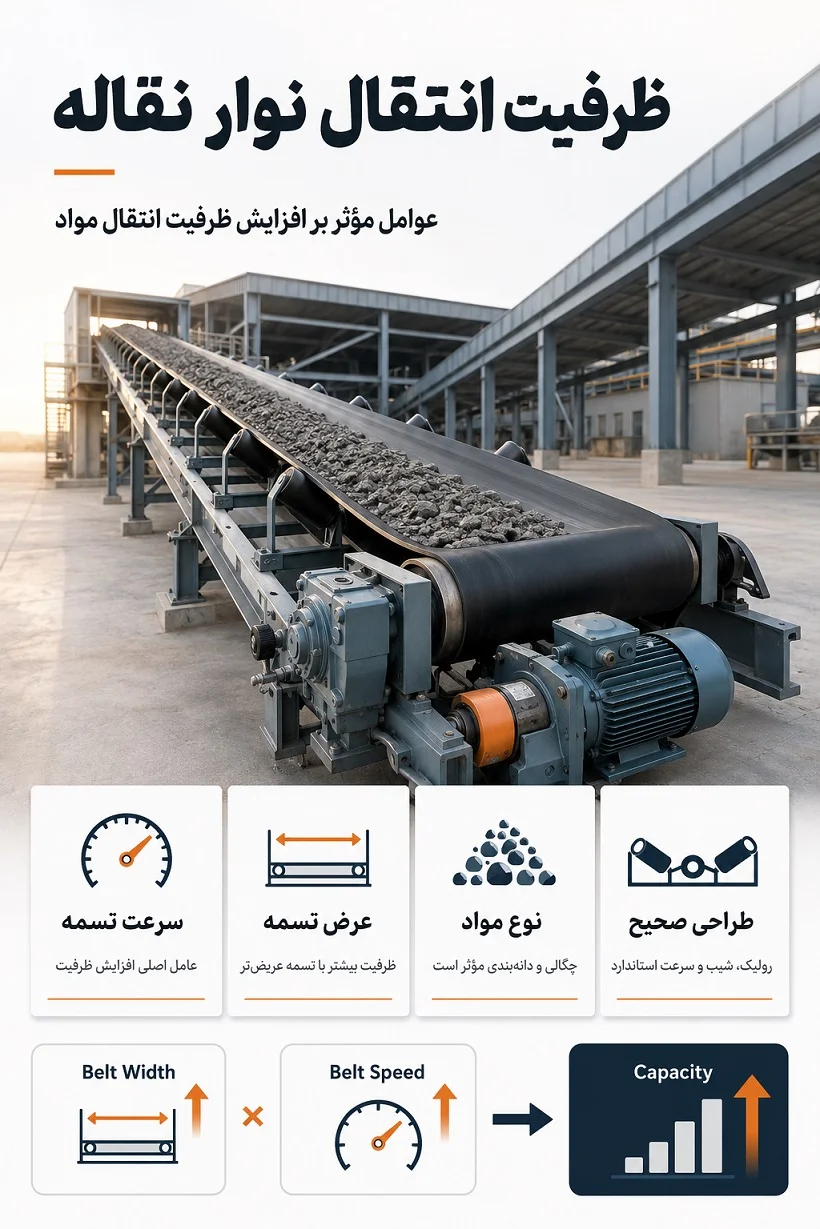

بهینه سازی و محاسبه دقیق ظرفیت نوار نقاله (Conveyor Belt Capacity)، یکی از حیاتی ترین گام ها در طراحی سیستم های انتقال مواد در صنایع مختلف مانند معدن، سیمان، فولاد و کشاورزی است. اشتباه در این محاسبه میتواند منجر به ریزش مواد، استهلاک شدید تجهیزات یا کاهش راندمان خط تولید شود.
در این مقاله جامع، فرمول ها، استانداردها و عوامل موثر بر ظرفیت نوار نقاله را به زبان ساده و کاربردی بررسی می کنیم.
برای دریافت مشاوره تخصصی و کاتالوگ محصولات، با کارشناسان امید تسمه سازان سهند تماس بگیرید.
شماره تماس: ۰۹۱۴۹۱۶۹۶۳۰
ظرفیت نوار نقاله به حداکثر موادی (بر حسب تن یا متر مکعب) گفته می شود که یک نوار نقاله می تواند در یک بازه زمانی مشخص (معمولا یک ساعت) جابه جا کنند.
محاسبه صحیح این مولفه به سه دلیل زیر اهمیت حیاتی دارد:
به طور کلی، ظرفیت نوار نقاله به دو صورت ظرفیت حجمی و ظرفیت جرمی یا وزنی محاسبه می شود.
این فرمول حجم موادی که در یک ساعت منتقل می شود را بر حسب متر مکعب بر ساعت محاسبه می کند:
Qv = A.V.3600
A: مساحت سطح مقطع بار روی نوار نقاله (بر حسب متر مربع بر ثانیه)
v: سرعت حرکت نوار نقاله
3600: ضریب تبدیل ثانیه به ساعت
برای کارخانجات، وزن مواد منتقل شده اهمیت بیشتری دارد. برای تبدیل حجم به وزن (تن در ساعت)، چگالی انباشتگی مواد را در فرمول ضرب می کنیم:
Qm = Qv.p = A.v.p.3600
p (رو) چگالی انباشتگی یا دانسیته مواد
مساحت سطح مقطع مواد روی نوار (A) ثابت نیست و به سه فاکتور اساسی بستگی دارد که در استاندارد های جهانی نظیر CEMA (انجمن تولید کنندگان تجهیزات نقاله) به دقت تعریف شده اند:
وقتی مواد روی نوار نقاله ریخته می شوند، مخروطی شکل می گیرند. زاویه ای که خط شیب مواد با خط افق می سازد را زاویه انباشتگی می نامند. این زاویه برای مواد لغزنده مثل گندم کم (حدود 5 تا 15 درجه) و برای سنگ های معدنی زبر زیاد (حدود 20 تا 30 درجه) است.
باندها به صورت مسطح استفاده نمی شوند، بلکه توسط رولیک ها به شکل ناودان (U شکل یا V شکل) در می آیند تا مواد بیشتری را در خود جای دهند. زوایای استاندارد رولیک ها معمولاً 20،35 یا 45 درجه هستند.
مواد نباید تا لبه های چسبیده به باند پر شوند؛ چراکه هنگام حرکت ریزش خواهند کرد.معمولا یک حاشیه امن در دو طرف نوار نقاله در نظر گرفته می شود. پهنای موثر، آن بخش از عرض نوار است که بار روی آن قرار می گیرد.
برای دریافت مشاوره تخصصی و کاتالوگ محصولات، با کارشناسان امید تسمه سازان سهند تماس بگیرید.
شماره تماس: ۰۹۱۴۹۱۶۹۶۳۰
برای اینکه بتوانید ظرفیت یک سیستم را به درستی تخمین بزنید، این مراحل را دنبال کنید:
1. مشخصات ماده را تعیین کنید: چگالی انباشتگی و زاویه استقرار مواد را از جداول استاندارد مهندسی استخراج کنید.
2. سرعت نوار (v) را اندازه گیری کنید: سرعت بهینه را بر اساس نوع ماده انتخاب کنید (مواد پودری سرعت کمتر برای جلوگیری از غبار، مواد درشت سرعت بالاتر).
3. مساحت سطح مقطع (A) را محاسبه کنید: باتوجه به عرض نوار و زاویه رولیک ها، مساحت شکل هندسی بار (ترکیبی از یک ذوزنقه و یک کمان دایره) را به دست آورید.
4. اثر شیب را اعمال کنید: اگر نوار نقاله به صورت شیب دار (صعودی یا نزولی) کار می کند، باید یک ضریب اصلاح شیب (Slope Factor) که معمولا بین 0.8 تا 0.95 است را در فرمول نهایی ضرب کنید، زیرا جاذبه باعث کاهش ظرفیت واقعی می شود.
پس از به دست آوردن ظرفیت تئوری از طریق فرمول ها، نوبت به مرحله حساس خرید نوار نقاله می رسد. انتخاب اشتباه تجهیزات در این مرحله می تواند تمام محاسبات مهندسی شمارا بی اثر کند. خریداران هوشمند هنگام انتخاب سیستم انتقال مواد باید به نکات تجاری و فنی زیر توجه ویژه ای داشته باشند:
ظرفیت محاسباتی تنها به وزن مواد بستگی ندارد، بلکه «حداکثر سنگ دانه ها یا توده های مواد» نیز یک فاکتور تعیین کننده است. به عنوان مثال، حتی اگر ظرفیت وزنی مورد نیاز شما کم باشد، اما مواد خروجی دارای قطعات سنگی بزرگ (مثلا بالای 150 میلی متر) باشند، شما ناچارید از باند یا پهنای بزرگ تر و رولیک های 35 یا 45 درجه استفاده کنید تا از لغزش و آسیب به لایه های لاستیک جلوگیری شود.
یکی از رایج ترین اشتباهات خریداران، خرید خرید نوار نقاله بدون در نظر گرفتن چگالی واقعی مواد در طولانی مدت است. انتقال مواد سنگین مانند سنگ آهن یا مس نسبت به مواد سبکی مثل زغال سنگ یا غلات، به گشتاور راه اندازی بسیار بالاتری نیاز دارد. حتما از سازنده بخواهید که توان موتور و ضریب اطمینان گیربکس را بر اساس حداکثر چگالی ممکن در فصل های بارندگی (که رطوبت وزن مواد را بالا می برد) محاسبه کند.
تسمه یا باند نقاله گران ترین بخش مصرفی سیستم است. بر اساس ظرفیت و نوع مواد، باید گرید مناسب را انتخاب کنید:
نیازمند تسمه های ضد سایش (گرید X یا Y).
نیازمند تسمه های مقاوم در برابر حرارت.
نیازمند تسمه های منجید دار سنگین (EP) یا تسمه های سیم دار (Steel Cord) برای تحمل کشش بالا.
برای جلوگیری از استهلاک زودرس و همچنین دستیابی به ظرفیت مطلوب ، سرعت حرکت تسمه نقاله باید هوشمندانه انتخاب شود جدول زیر یک راهنمای استاندارد برای خریداران است.
| نوع ماده مصرفی | ویژگی فیزیکی ماده | سرعت پیشنهادی نوار (متر بر ثانیه) |
|---|---|---|
| فلات و مواد پودری | غیر ساینده، ایجاد گرد و غبار | 1.5 تا 2.5 |
| زغال سنگ و کانیهای گرم | سایندگی متوسط، ابعاد متوسط | 2.0 تا 3.5 |
| سنگهای معدنی زبر | سایندگی بالا، ابعاد بزرگ و سنگین | 1.5 تا 2.2 |
| مواد مرطوب و چسبنده | تمایل به چسبیدن به تسمه | 1.0 تا 1.8 |
محاسبه ظرفیت نوار نقاله صرفاً یک فرمول خشک ریاضی نیست، بلکه قلب تپنده طراحی یک خط تولید پایدار و اقتصادی است. خرید یک سیستم انتقال مواد بدون محاسبات دقیق پهنای باند، سرعت، توان موتور و تناسب آن با ویژگی فیزیکی مواد، هزینه های سرسام آور تعمیر و نگهداری را به همراه خود خواهد داشت.
محاسبه دقیق و طراحی اصولی سیستم های انتقال مواد، نیازمند دانش فنی و تجربه کارگاهی بالاست. اگر برای خطوط تولید، کارخانجات یا معادن خود به دنبال یک سیستم نوار نقاله بهینه، مستحکم و با بالاترین راندمان کاری هستید، شرکت امید تسمه سازان سهند کنار شماست.
شرکت امید تسمه سازان سهند به عنوان یکی از نام های درخشان و تخصصی در حوزه طراحی، ساخت و تامین انواع نوار نقاله و تجهیزات جانبی، آماده ارائه خدمات زیر به صنایع سراسر کشور می باشد:
