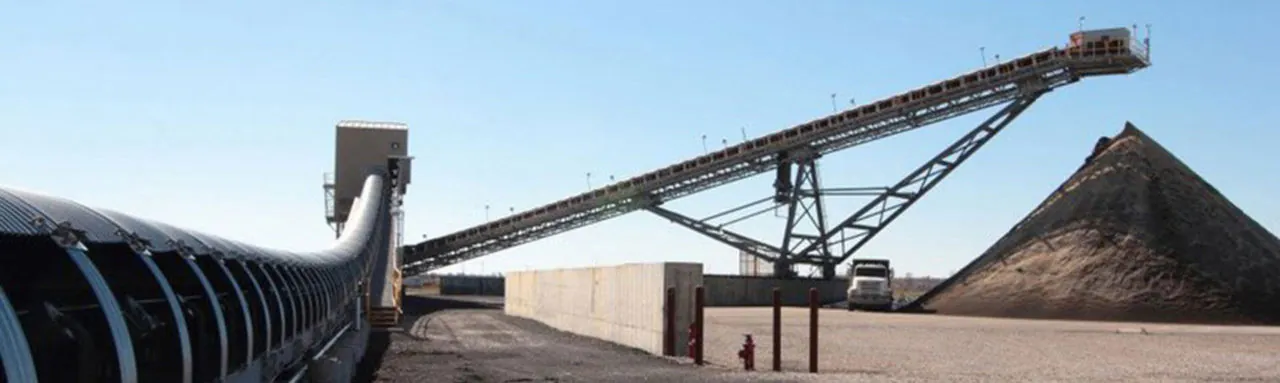

در خطوط فرآوری و شستوشوی شن و ماسه، انتقال پیوسته و بدون توقف مواد از مراحل شستوشو تا دپو یا بارگیری، یکی از عوامل تعیینکننده بهرهوری کل کارخانه است. در این میان نوار نقاله ماسه شویی نقش کلیدی در کاهش توقفات، جلوگیری از اتلاف مواد و حفظ کیفیت محصول نهایی دارد. انتخاب صحیح این تجهیز نهتنها هزینههای تعمیرات و مصرف انرژی را کاهش میدهد، بلکه بر راندمان کل سیستم ماسهشویی نیز اثر مستقیم دارد.
در این مقاله بهصورت تخصصی به بررسی ساختار، انواع، پارامترهای طراحی و معیارهای انتخاب نوار نقاله در کاربرد ماسه شویی میپردازیم تا مدیران معادن، واحدهای شن و ماسه و طراحان خطوط فرآوری بتوانند انتخابی دقیق و اقتصادی داشته باشند، با ما همراه باشید.
در کارخانههای شن و ماسه، مواد پس از شستوشو دارای ویژگیهای خاصی هستند:
به همین دلیل نوار نقالهای که در این بخش استفاده میشود باید با نوار نقاله انتقال خشک تفاوت داشته باشد. مهمترین وظایف نوار نقاله ماسه شویی عبارتاند از:
در صورت انتخاب نامناسب، مشکلاتی مانند چسبندگی مواد به تسمه، پارگی زودرس، انحراف تسمه و گیرکردن درامها رخ میدهد.
از نظر مهندسی، این نوع نوار نقاله در رده نوارهای انتقال مواد ساینده و مرطوب طبقهبندی میشود. اجزای اصلی آن مشابه سایر کانوایرهاست اما مشخصات آنها متفاوت است.
مهمترین بخش سیستم است و باید دارای ویژگیهای زیر باشد:
استانداردهای رایج برای تسمه معدنی معمولاً بر پایه الزامات DIN و ISO تعریف میشوند.
در محیط ماسه شویی، رولیکها در معرض آب و گل هستند. بنابراین:
ضروری است.
درام محرک و متحرک باید دارای:
باشند تا از سر خوردن تسمه جلوگیری شود.
به دلیل رطوبت دائم:
توصیه میشود.
پیشنهاد محصول: سفارش و خرید انواع نوار نقاله از امید تسمه سازان سهند!
با توجه به شرایط خط و ظرفیت، چند نوع متداول در معادن ایران استفاده میشود.
برای انتقال ماسه مرطوب به ارتفاع بالاتر (مثلاً سیلو).
ویژگیها:

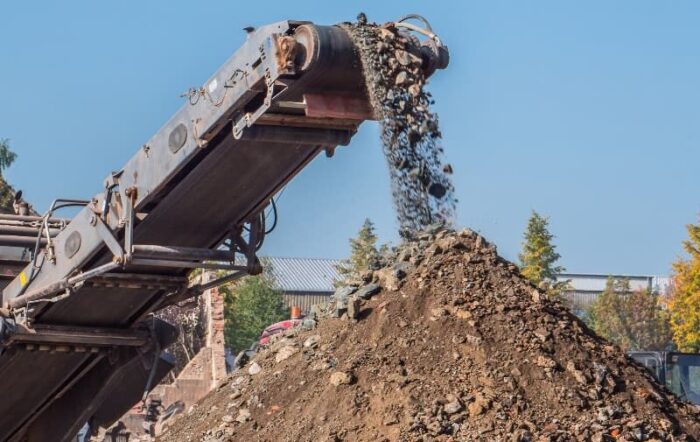

برای انتقال بین دستگاهها یا به دپو.
ویژگیها:
در خطوطی که ماسه بسیار خیس است.
مزیت:
طراحی صحیح بر اساس پارامترهای مهندسی انجام میشود. مهمترین آنها:
طبق راهنمای طراحی CEMA، رطوبت و چسبندگی مواد بیشترین اثر را بر انتخاب تسمه و زاویه دارند.
| ظرفیت (تن/ساعت) | عرض تسمه (میلیمتر) | سرعت تسمه (متر/ثانیه) | توان موتور تقریبی |
|---|---|---|---|
| ۵۰ | ۵۰۰ | ۰.۸ | ۳ kW |
| ۱۰۰ | ۶۵۰ | ۱ | ۵.۵ kW |
| ۲۰۰ | ۸۰۰ | ۱.۲ | ۱۱ kW |
| ۳۰۰ | ۱۰۰۰ | ۱.۲۵ | ۱۵ kW |
این مقادیر برای ماسه مرطوب با چگالی حدود ۱.۶ تن بر مترمکعب محاسبه شدهاند.
در معادن شن و ماسه ایران، چند مشکل بهصورت تکراری مشاهده میشود:
علت:
راهکار:
علت:
راهکار:
علت:
راهکار:
| ویژگی | تسمه معمولی | تسمه ماسه شویی |
|---|---|---|
| مقاومت سایشی | متوسط | بسیار بالا |
| تحمل رطوبت | کم | زیاد |
| ضخامت | ۶–۸ mm | ۱۰–۲۰ mm |
| طول عمر در معدن | کم | زیاد |
| قیمت | کمتر | بیشتر |
| کاربرد | مواد خشک | ماسه مرطوب |
نتیجه عملی: استفاده از تسمه معمولی در ماسه شویی باعث افزایش توقف و هزینه میشود.
پیشنهاد محصول: سفارش و خرید انواع تسمه لاستیکی از امید تسمه سازان سهند!
برای انتخاب دقیق در پروژههای شن و ماسه، رعایت این نکات ضروری است:
در خطوط ماسه شویی پرظرفیت، طراحی اشتباه نوار نقاله میتواند تا ۳۰٪ توقف تولید ایجاد کند.
نوار نقاله فقط یک تجهیز انتقالی نیست؛ بلکه بر عملکرد کل خط اثر دارد:
در بسیاری از معادن، بهبود نوار نقاله ماسه شویی باعث افزایش ظرفیت کل خط شده است.
به دلیل شرایط سخت کاری، نگهداری این نوع کانوایر اهمیت زیادی دارد.
برنامه پیشنهادی:
روزانه:
هفتگی:
ماهانه:
نگهداری صحیح میتواند عمر تسمه را تا دو برابر افزایش دهد.
در برخی شرایط، نوار آماده پاسخگو نیست:
در این موارد طراحی سفارشی با توجه به مشخصات معدن انجام میشود.
شرکت امید تسمه سازان سهند واقع در تبریز یکی از شرکت های پیشرو در صنعت طراحی و تولید نوار نقاله ماسه شویی، تسمه نقاله بهداشتی و سایر ماشین آلات صنعتی در کشور می باشد که با روش های پرداخت بسیار منعطف، خدمات پس از فروش عالی و بهره گیری از مجرب ترین متخصصین فنی و با بیش از یک دهه سابقه ارایه خدمات به واحد های تولیدی و صنعتی آماده همکاری با صنعتگران و کارآفرینان عزیز می باشد. جهت دریافت مشاوره رایگان در خصوص سفارش و خرید انواع نوار نقاله، تسمه و سایر تجهیزات و ماشین آلات صنعتی با واحد پشتیبانی این شرکت به شماره ۰۹۱۴۹۱۶۹۶۳۰ تماس بگیرید.
نوار نقاله ماسه شویی یکی از تجهیزات حیاتی در خطوط فرآوری شن و ماسه است که به دلیل ماهیت مرطوب و ساینده مواد، نیازمند طراحی و انتخاب تخصصی است. استفاده از تسمه معدنی ضخیم، رولیک آببند، درام روکشدار و سرعت کنترلشده از مهمترین الزامات این کاربرد محسوب میشود. انتخاب صحیح این تجهیز نهتنها هزینههای تعمیر و توقف را کاهش میدهد، بلکه راندمان کل کارخانه ماسه شویی را بهطور محسوسی افزایش میدهد.
تسمه لاستیکی معدنی چندلایه با روکش ضدسایش و ضخامت بالا بهترین گزینه برای انتقال ماسه مرطوب است.
به دلیل رطوبت بالا و نبود سیستم پاککن (اسکریپر) مناسب. انتخاب تسمه مناسب نیز مؤثر است.
معمولاً بین ۰.۸ تا ۱.۲۵ متر بر ثانیه، بسته به ظرفیت و رطوبت ماسه.
با انتخاب صحیح و نگهداری مناسب، ۲ تا ۴ سال در شرایط معدن رایج است.
خیر. تسمه معمولی در برابر سایش و رطوبت دوام ندارد و سریع تخریب میشود.
