یکی از چالش های اصلی مهندسان و مدیران خطوط تولید در زمان طراحی یا توسعه سیستم های انتقال، انتخاب نوع تسمه نقاله است. انتخاب اشتباه نه تنها باعث ریزش مواد و هدر رفتن سرمایه می شود، بلکه فشار مضاعفی به موتور و گیربکس وارد می کند.

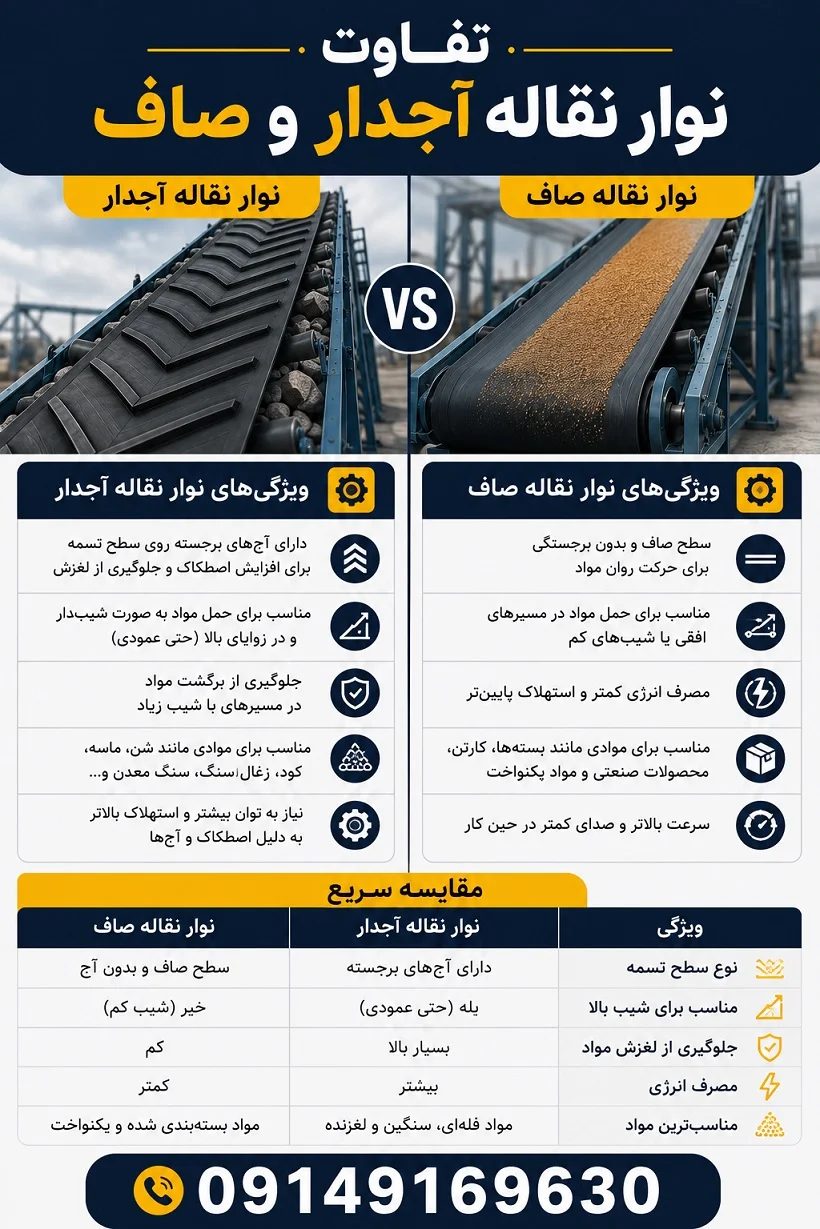

وقتی صحبت از جابه جایی مواد فله یا بسته بندی می شود، دو گزینه اصلی روی میز است: نوار نقاله آجدار و صاف . اما تفاوت واقعی این دو نوار نقاله آجدار و صاف در چیست و مرز میان استفاده از آن ها کجاست؟ چه زمانی باید نوار نقاله آجدار و صاف را کنار بگذاریم و به سراغ نوار نقاله پله ای (Sidewall) برویم؟
در این مقاله تخصصی، این موضوع را به صورت کاملا تخصصی و یک بار برای همیشه بررسی میکنیم؛ با ما همراه باشید.
برای دریافت مشاوره تخصصی و استعلام قیمت نوار نقاله متناسب با نیاز شما، با کارشناسان امید تسمه سازان سهند به شماره 09149169630 تماس بگیرید.
تسمه نقاله های صاف (Flat Belts) رایج ترین و اقتصادی ترین نوع نوار نقاله در صنعت هستند. سطح این تسمه ها کاملا یکدست و بدون هیچ برجستگی است.
مهم ترین کاربردهای نوار نقاله صاف:
مسیر های کاملا افقی: انتقال قطعات، جعبه ها و مواد فله در خطوطی که هیچ شیبی ندارند.
شیب های بسیار ملایم: جابه جایی مواد در شیب های کمتر از 15 الی 18 درجه (بسته به نوع ماده).
صنایع بسته بندی و فرودگاهی: انتقال کارتن ها، چمدان ها و پاکت ها.
وقتی زاویه شیب خط انتقال افزایش می یابد، مواد روی تسمه صاف به دلیل نیروی جاذبه به سمت پایین لیز می خورند. اینجاست که نوار نقاله آجدار وارد میدان می شود. این تسمه ها دارای برجستگی های لاستیکی (آج) با الگوهای متفاوتی (معمولا به شکل V یا جفت V) هستند که مانند ترمز عمل کرده و مانع از عقب گرد مواد می شوند.
انواع آج نوار نقاله شیورون :
برای اینکه دید بهتری نسبت به انتخاب خود داشته باشید، جدول زیر مقایسه دقیقی از عملکرد این دو تسمه و تفاوت نوار نقاله آجدار و صاف را نشان می دهد:
| فاکتور مقایسه | نوار نقاله صاف | نوار نقاله آجدار |
|---|---|---|
| حداکثر زاویه شیب | حداکثر ۱۵ تا ۱۸ درجه | ۲۰ تا ۴۰ درجه (بسته به ارتفاع آج) |
| نوع مواد انتقالی | مواد بستهبندی، قطعات سنگین، مواد فله در مسیر افقی | کلوخ، سنگریزه، شن، ماسه، غلات و مواد فله |
| ریزش مواد | بالا در مسیرهای شیبدار | بسیار کم به دلیل وجود گامهای آج |
| هزینه خرید و نگهداری | اقتصادی و ارزان | بالاتر از مدل صاف (به دلیل فرآیند تولید آج) |
| تمیزکاری تسمه | بسیار آسان با اسکرپرهای معمولی | نیازمند پاککنندههای مخصوص (فرچهای یا سیستمهای خاص) |
گاهی اوقات شیب خط انتقال به قدری زیاد است (بالای 40 درجه تا 90 درجه عمودی) که حتی آج های V شکل نوار نقاله آجدار نیز نمی توانند جلوی سقوط مواد را بگیرند. از طرفی، محدودیت فضا در کارخانه اجازه نمی دهد که طول نقاله را برای کم کردن شیب، طولانی تر کنیم.
این دقیقا همان نقطه ای است که باید به سراغ نوار نقاله پله ای یا همان کرکره ای دیواره دار بروید.
این تسمه ها دو بخش اضافه نسبت به تسمه های معمولی دارند:
1. دیواره های جانبی (Sidewalls): دیواره های آکاردئونی شکل در دو طرف تسمه که مانع از ریزش مواد از کناره ها می شوند.
2. پله ها یا کلت ها (Cleats): تیغه های عرضی محکم که مانند سطل های کوچک عمل کرده و مواد را در زوایای بسیار تند (حتی تا 90 درجه کاملا عمودی) به سمت بالا حمل
می کنند.
نکته کلیدی: اگر در فضای کارخانه یا معدن خود محدودیت متراژ زمین دارید و باید مواد را به یک مخزن یا سیلوی مرتفع برسانید، نوار نقاله پله ای تنها انتخاب مهندسی و منطقی شماست.
برای دریافت مشاوره تخصصی و استعلام قیمت نوار نقاله متناسب با نیاز شما، با کارشناسان امید تسمه سازان سهند به شماره 09149169630 تماس بگیرید.
قبل از خرید، پاسخ این 3 سوال را مشخص کنید تا دقیق ترین انتخاب را داشته باشید:
1. زاویه شیب نقاله شما چقدر است؟
2. ماهیت ماده انتقالی چیست؟ مواد چسبنده روی نوار نقاله صاف راحت تر تمیز می شوند، اما مواد گرد و غلتان (مثل انار، سیب زمینی، یا سنگ های گرد) حتما به آج یا پله نیاز دارند.
3. محدودیت فضا چقدر جدی است؟ اگر فضای افقی کمی دارید، شیب را بالا ببرید و از نوار نقاله پله ای استفاده کنید تا در فضای زمین صرفه جویی شود.
شکل و ارتفاع آج نقش تعیین کننده ای در هدایت مواد دارد. اگر در زمان خرید نوار نقاله آجدار به این جزئیات دقت نکنید، باز هم با مشکل ریزش مواد مواجه خواهید شد. به طور کلی، دو فاکتور اصلی در انتخاب آج وجود دارد:
یکی از مواردی که معمولا در کاتالوگ ها به آن اشاره نمی شود، نحوه تمیزکاری و نگهداری این تسمه هاست.
انتخاب بین نوار نقاله آجدار و صاف و پله ای، یک موازنه اقتصادی و مهندسی بین زاویه شیب و فضای در دسترس کارخانه شماست.
اگر مسیر انتقال شما افقی است، نوار نقاله صاف اقتصادی ترین و کم دردسرترین گزینه است. اگر با شیب های متوسط روبرو هستید و مواد فله تمایل به سر خوردن دارند، نوار نقاله آجدار با الگوی مناسب کار شما را راه می اندازد. درنهایت، اگر با محدودیت شدید فضا مواجهید و باید مواد را در زوایای تند و نزدیک به عمدی بالا ببرید، بدون شک باید به سراغ نوار نقاله پله ای بروید.
1- آیا می توان نوار نقاله صاف را بااضافه کردن پله های دست ساز به نوار نقاله های پله ای تبدیل کرد؟
بله، پله ها و دیواره هارا می توان به روش آپارات سرد (با چسب های مخصوص) روی تسمه صاف چسباند، اما استحکام تسمه های فابریک و کارخانه ای که به صورت یکپارچه پخت شده اند را نخواهد داشت و در فشار بالا احتمال کنده شدن پله ها وجود دارد.
2. برای حمل سیمان با گچ دانه درشت در شیب 30 درجه کدام تسمه مناسب است؟
نوار نقاله آج دار با آج بسته و ارتفاع حداقل 25 میلی متر بهترین گزینه است تا مانع از عقب گرد پودر و دانه ها شود.
30 چرا قیمت نوار نقاله آجدار از صاف بیشتر است؟
به دلیل فرآیند قالب گیری پیچیده تر در کارخانه، مصرف لاستیک بیشتر برای ایجاد آج ها و تکنولوژی پیشرفته تر در خط تولید، این قسمت ها قیمت بالاتری دارند.
انتخاب ضخامت، گرید لاستیک، نوع آج و ساختار منجید نوار نقاله، یک تصمیم کاملا مهندسی است.یک انتخاب اشتباه می تواند خط تولید شمارا هفته ها متوقف کند.
شرکت امید تسمه سازان سهند به عنوان یکی از مراجع تخصصی تولید و ارائه انواع تسمه نقاله های صنعتی در کشور، آماده است تا شمارا در این مسیر همراهی کند.
ما در “امید تسمه سازان سهند” با بررسی دقیق نوع مواد، تناژ خروجی، فضای کارخانه و زاویه شیب خطوط شما، بهترین و با کیفیت ترین نوار نقاله (صاف، آجدار و پله ای) را با بالاترین استاندارد های مقاومت در برابر سایش و کشش پیشنهاد می دهیم.
