تیم مهندسی و اجرایی مجموعه امید تسمه سازان سهند با بیش از دو دهه فعالیت تخصصی در صنعت نوار نقاله ایران، همواره بر این نکته تأکید داشته است که طراحی و ساخت سامانههای انتقال مواد در صنایع غذایی، یکی از حساسترین حوزههای مهندسی مکانیک به شمار میرود. تجربه ما در اجرای پروژههای متعدد در کارخانجات لبنی، قنادی، فرآوری گوشت و طیور، و بستهبندی مواد غذایی، به روشنی نشان داده که تفاوت میان یک تسمه نقاله «بهداشتی» که صرفاً ادعای استاندارد دارد، با نمونهای که واقعاً شستوشوی روزانه با مواد شیمیایی قوی را تحمل میکند، گاه چنان آشکار است که در نخستین دوره بازرسی بهداشتی نمایان میشود.
در این مقاله که حاصل سالها تجربه میدانی و مطالعات فنی تیم ماست، به بررسی دقیق مشخصات فنی، الزامات بهداشتی، انواع تسمههای مناسب صنایع غذایی، و نکات کلیدی در انتخاب و نگهداری این تجهیزات خواهیم پرداخت، جهت کسب اطلاعات بیشتر و دریافت مشاوره فنی با واحد فنی مجموعه به شماره 09149169630 تماس بگیرید و یا از طریق این صفحه درخواست مشاوره خود را ثبت نمایید.

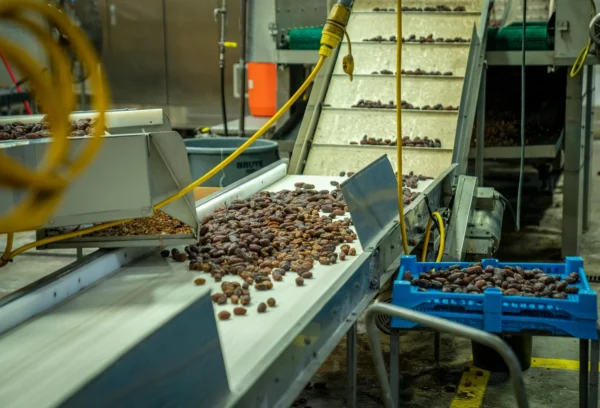

تسمه نقاله مواد غذایی به تجهیزی اطلاق میشود که برای انتقال مواد خوراکی، محصولات فرآوریشده، یا بستهبندیهای مواد غذایی در خطوط تولید و بستهبندی به کار میرود . ویژگی اصلی این تسمهها، رعایت استانداردهای بهداشتی و ایمنی مواد غذایی است که توسط نهادهایی مانند سازمان غذا و داروی آمریکا (FDA) و اتحادیه اروپا (EU 10/2011) تدوین شده است .
صنایع غذایی الزامات منحصربهفردی ایجاد میکند که تسمههای صنعتی استاندارد قادر به تأمین آنها نیستند:
شستوشوی مکرر با دمای بالا (روزانه یا بین هر بَچ، اغلب با مواد شیمیایی قوی)
انطباق با مقررات بهداشتی سختگیرانه (FDA، USDA، اتحادیه اروپا)
خطر رشد میکروارگانیسمها (لیستریا، سالمونلا، اشرشیاکلی)
الزامات تماس با ماده غذایی (مواد باید غیرسمی، غیرجاذب و قابل تشخیص باشند)
دامنه دمایی گسترده (از فریزرهای ۴۰- درجه تا فرها و سرخکنهای ۲۰۰+ درجه سانتیگراد)
محیطهای مرطوب، روغنی، اسیدی و شور که اجزای استاندارد را سریع تخریب میکنند
بر اساس جنس مواد به کار رفته در ساختار تسمه، میتوان انواع زیر را دستهبندی کرد :
تسمههای پیویسی از پلیمر PVC ساخته شدهاند و برای انتقال مواد خشک و مایع در صنایع غذایی کاربرد دارند. این تسمهها مقاومت خوبی در برابر رطوبت، روغن و مواد شیمیایی نشان میدهند و معمولاً در فرآیندهای بستهبندی، سورتینگ، و انتقال محصولات مایع مانند آبمیوه، عصاره و شیر استفاده میشوند .
مشخصات فنی تسمههای PVC مواد غذایی:
| پارامتر | محدوده معمول | نکات فنی |
|---|---|---|
| ضخامت | ۱ تا ۸ میلیمتر | بر اساس قطر پولی و نوع کاربرد |
| تعداد لایه (ply) | ۲ تا ۵ لایه | هرچه تعداد لایه بیشتر، مقاومت کششی بالاتر |
| دمای کاری | ۱۰- تا ۸۰+ درجه سانتیگراد | برای دماهای بالاتر نیاز به تسمه سیلیکونی است |
| رنگ | سبز، سفید، آبی، مشکی | رنگ سبز رایجترین گزینه در صنایع غذایی ایران است |
تسمههای پییو از پلییورتان ساخته میشوند و برای انتقال محصولات خشک و مایع در صنایع غذایی به کار میروند. این تسمهها دارای خاصیت انعطافپذیری بالا، مقاومت در برابر روغن و حرارت هستند .
مزایای تسمههای PU نسبت به PVC:
مقاومت حرارتی بالاتر
عدم جذب رطوبت
عمر مفید بیشتر در محیطهای مرطوب
قابلیت تماس مستقیم با مواد غذایی (در گریدهای خاص)
تسمههای سیلیکونی برای کاربردهای دمای بالا طراحی شدهاند و میتوانند دماهای تا ۲۵۰ درجه سانتیگراد را تحمل کنند. همچنین خاصیت ضدچسبندگی این تسمهها، آنها را برای فرآیندهایی مانند پخت نان و شیرینی، انتقال محصولات گرم، و بستهبندی داغ ایدهآل ساخته است .
تسمههای مدولار از قطعات پلاستیکی جداگانه به نام «مدول» ساخته میشوند که با پینهای پلاستیکی یا فلزی به یکدیگر متصل میشوند . این ساختار منحصربهفرد مزایای قابل توجهی دارد:
تعمیر آسان: در صورت آسیب دیدگی یک بخش، تنها همان مدول تعویض میشود
انعطافپذیری بالا: قابلیت حرکت در مسیرهای مستقیم، منحنی، و شیبدار
تمیزکاری آسان: طراحی باز و ساختار مشبک برخی مدولها، شستوشو را تسهیل میکند
مقاومت در برابر خوردگی و رطوبت: مدولهای پلاستیکی در محیطهای مرطوب و شیمیایی عملکرد عالی دارند
انواع تسمه مدولار بر اساس سطح رویه :
مسطح (Flat Top): برای محصولات بستهبندی شده و جابجایی دقیق
سوراخدار (Perforated): دارای سوراخهایی برای عبور هوا و مایعات، مناسب برای خطوط شستوشو و خشککن
مشبک (Mesh Top): طراحی شبکهای برای تهویه و استحکام، مناسب برای سرد کردن یا گرم کردن محصولات
ضد لغزش (Grip Top): دارای برجستگیهای ضد لغزش برای مسیرهای شیبدار یا محیطهای مرطوب و چرب
بهداشتی (Hygienic): طراحی ویژه برای محیطهای با الزامات بهداشتی بالا
مشخصات فنی تسمه مدولار:
| پارامتر | محدوده معمول | توضیحات |
|---|---|---|
| گام مدول | ۱ اینچ، ۲ اینچ (۲۵.۴ و ۵۰.۸ میلیمتر) | گام کمتر برای محصولات کوچک و ظریف مناسب است |
| درصد عبور (گذر) | ۱۰٪ تا ۴۵٪ | هرچه درصد عبور بیشتر، زهکشی و تهویه بهتر |
| مواد اولیه | استال (POM)، پلیپروپیلن (PP)، پلیاتیلن (PE) | انتخاب بر اساس نوع ماده خوراکی و شرایط محیط |
| رنگ | خاکستری، سفید | سفید برای محیطهای بهداشتی و مواد لبنی |
تسمههای آجدار اگرچه اغلب در صنایع سنگین معدنی کاربرد دارند، اما نمونههای با آجهای ریز در صنایع غذایی نیز مورد استفاده قرار میگیرند . این تسمهها برای انتقال مواد در مسیرهای شیبدار و جلوگیری از لغزش طراحی شدهاند .
| نوع تسمه | محدوده دمای کاری | جنس | استانداردهای مجاز | کاربرد اصلی |
|---|---|---|---|---|
| PVC | ۱۰- تا ۸۰+ درجه سانتیگراد | پلیوینیل کلراید | FDA (گریدهای خاص) | بستهبندی خشک، محصولات مایع، محیطهای خشک |
| PU (پلییورتان) | ۲۰- تا ۱۰۰+ درجه سانتیگراد | ترموپلاستیک پلییورتان | FDA، EU 10/2011 | تماس مستقیم با مواد غذایی، محیطهای مرطوب و روغنی |
| سیلیکون | ۵۰- تا ۲۵۰+ درجه سانتیگراد | سیلیکون | FDA، اروپا | فر، فریزر، محصولات گرم، قنادی |
| مدولار پلاستیک | ۵۰- تا ۱۱۰+ درجه سانتیگراد | استال (POM) / پلیپروپیلن (PP) | FDA، EU | فرآوری مرطوب، شستوشوی روزانه، خطوط طیور و لبنیات |
| مدولار استیل | ۵۰- تا ۴۰۰+ درجه سانتیگراد | استیل ضدزنگ ۳۰۴ / ۳۱۶ | FDA، ۳-A (لبنیات) | فر صنعتی، سرخکن، فریزرهای صنعتی |
| نوع تسمه | مزیت اصلی | محدودیت اصلی |
|---|---|---|
| PVC | قیمت مناسب، مقاومت شیمیایی خوب | مقاومت حرارتی محدود، جذب رطوبت |
| PU | انعطافپذیری عالی، مقاومت به روغن | هزینه بالاتر از PVC |
| سیلیکون | تحمل دمای بالا، خاصیت ضدچسبندگی | مقاومت سایشی پایینتر |
| مدولار پلاستیک | تعمیر آسان، زهکشی عالی، قابل شستشو | هزینه اولیه بالاتر |
| مدولار استیل | استحکام بالا، تحمل دمای عالی | وزن بالا، هزینه زیاد |
رعایت استانداردهای معتبر بینالمللی، تضمینی برای سلامت محصول نهایی و قبولی در بازرسیهای بهداشتی است. مهمترین استانداردهای مرتبط با تسمه نقاله مواد غذایی عبارتند از:
استاندارد FDA (ماده ۲۱ CFR Part 177) یکی از معتبرترین استانداردهای جهانی برای مواد در تماس با مواد غذایی است . این استاندارد مشخص میکند که چه موادی برای تماس مستقیم یا غیرمستقیم با مواد خوراکی مجاز هستند.
نکته فنی: دریافت گواهی معتبر FDA برای شرکتهای ایرانی به دلیل تحریمها با محدودیت مواجه است. آنچه در ایران با عنوان «گواهی FDA» ارائه میشود، غالباً گواهی «انطباق با الزامات FDA» (Compliance) است که توسط مراجع اروپایی صادر میشود و برای صادرات به آمریکا معتبر نیست، اما برای بازارهای اروپایی و خاورمیانه قابل قبول است .
این مقرره، الزامات مواد پلاستیکی در تماس با مواد غذایی را در کشورهای عضو اتحادیه اروپا تعیین میکند . برای صادرات محصولات غذایی به اروپا، رعایت این استاندارد الزامی است.
استاندارد ۳-A به طور ویژه برای تجهیزات مورد استفاده در صنعت لبنیات تدوین شده است و الزامات طراحی بهداشتی را با جزئیات بیشتری نسبت به FDA تعیین میکند .
استاندارد GFSI شامل مجموعهای از الزامات است که توسط خردهفروشان بزرگ جهانی (نظیر BRC، IFS، SQF) مورد پذیرش قرار گرفته است. بسیاری از کارخانههای مواد غذایی در ایران برای صادرات محصولات خود، ملزم به رعایت یکی از این استانداردها هستند.

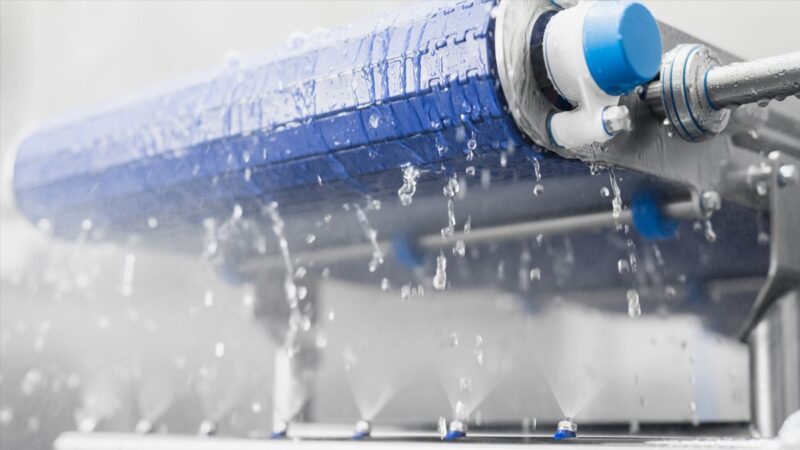

طبق تجربیات میدانی ما، تسمههای نوار نقاله در صنایع غذایی به دلیل تماس مداوم با مواد مختلف، به سرعت آلوده میشوند. باقیمانده مواد غذایی روی تسمه میتواند به رشد باکتریها و کپک منجر شود که تهدیدی جدی برای بهداشت محصولات است .
توصیههای کلیدی در شستوشوی تسمه نقاله :
استفاده از شویندههای غیرخورنده: شویندههای مورد تأیید سازمانهای بهداشتی باید فاقد مواد سمی باشند
پایش فشار آب: فشار شستوشو باید به گونهای تنظیم شود که به بافت تسمه آسیب نرسد (معمولاً بین ۵۰ تا ۱۵۰ بار)
پایش دمای آب: آب گرم (۴۰ تا ۶۰ درجه سانتیگراد) برای چربیزدایی مؤثرتر است
خشک کردن کامل: تسمه باید پس از شستوشو به طور کامل خشک شود تا از رشد کپک و باکتری جلوگیری شود
تسمههای مدولار با طراحی باز و ساختار مشبک، بالاترین قابلیت تمیزکاری را در مقایسه با تسمههای پارچهای (PVC/PU) دارند . وجود «درصد عبور» (گذر) در تسمههای مدولار، امکان عبور آب، مواد شوینده، و هوای گرم را از سطح تسمه فراهم میکند و فرآیند شستوشو و خشک کردن را تسهیل مینماید .
درصد عبور در تسمههای مدولار :
گذر ۱۰٪: مناسب برای محصولات کوچک که نیاز به پشتیبانی کامل دارند
گذر ۲۵-۳۵٪: تعادل میان زهکشی و پشتیبانی از محصول
گذر بالای ۴۰٪: حداکثر زهکشی، مناسب برای خطوط شستوشوی شدید
نگهداری صحیح تسمه نقاله نقش مستقیمی در بهرهوری و طول عمر مفید تجهیزات دارد . عواملی که باعث خرابی تسمه نقاله میشوند عبارتند از :
سایش و پارگی تسمه: در اثر استفاده طولانیمدت و تماس با مواد سایشی
مشکلات رولیکها: ساییدگی، ترکیدگی، و خرابی بلبرینگها
خرابی موتور و گیربکس: به دلیل عدم روانکاری منظم
تجمع مواد روی تسمه: کاهش سرعت و ایجاد انسداد
بر اساس راهنمای نگهداری استاندارد صنعتی ، موارد زیر باید به صورت روزانه بررسی شوند:
بازرسی بصری تسمه از نظر بریدگی، ترک، پارگی
بررسی رولیکها از نظر چرخش آزاد و عدم گیر کردن
شنیدن صداهای غیرعادی (نشاندهنده خرابی بلبرینگ یا گیربکس)
بررسی ناهمترازی تسمه (باید در مرکز رولیکها قرار گیرد)
روانکاری قطعات متحرک (با روغنهای درجه غذایی)
هنگام انجام هرگونه عملیات تعمیر و نگهداری بر روی تسمه نقاله مواد غذایی، رعایت نکات ایمنی زیر الزامی است :
قطع کامل جریان برق و قفل کردن (Lock-out/Tag-out) تجهیزات
استفاده از تجهیزات حفاظت فردی (دستکش مقاوم، عینک ایمنی، کفش ضد لغزش)
عدم استفاده از فشار بیش از حد در شستوشو (میتواند به تسمه آسیب بزند)
انتخاب مواد شوینده مناسب با جنس تسمه
شرکت امید تسمه سازان سهند واقع در تبریز یکی از شرکت های پیشرو در صنعت طراحی و تولید انواع نوار نقاله، تسمه نقاله مواد غذایی و سایر ماشین آلات صنعتی در کشور می باشد که با روش های پرداخت بسیار منعطف، خدمات پس از فروش عالی و بهره گیری از مجرب ترین متخصصین فنی و با بیش از یک دهه سابقه ارایه خدمات به واحد های تولیدی و صنعتی آماده همکاری با صنعتگران و کارآفرینان عزیز می باشد. جهت دریافت مشاوره رایگان در خصوص سفارش و خرید انواع نوار نقاله، تسمه و سایر تجهیزات و ماشین آلات صنعتی با واحد پشتیبانی این شرکت به شماره ۰۹۱۴۹۱۶۹۶۳۰ تماس بگیرید.
تیم مهندسی ما پس از سالها فعالیت در صنعت نوار نقاله ایران، توصیههای زیر را برای انتخاب و نگهداری تسمه نقاله مواد غذایی ارائه میدهد:
۱. جنس تسمه را بر اساس محصول و فرآیند انتخاب کنید. برای محیطهای مرطوب و شستوشوی روزانه، تسمههای مدولار با درصد عبور مناسب، بهترین گزینه هستند .
۲. به استانداردها توجه کنید. اگر محصول نهایی به اروپا صادر میشود، حتماً از رعایت استاندارد EU 10/2011 اطمینان حاصل کنید .
۳. در کیفیت اتصالات (اسپلایس) مصالحه نکنید. بیش از ۶۰ درصد خرابیهای تسمه نقاله در محل اتصالات رخ میدهد. اتصالات ولکانیزه توسط تیم مجرب، عمر بسیار بیشتری نسبت به اتصالات مکانیکی دارند.
۴. به برنامه نگهداری پیشگیرانه پایبند باشید. بازرسی منظم، روانکاری به موقع، و شستوشوی اصولی، عمر مفید تسمه را تا دو برابر افزایش میدهد .
۵. از قطعات یدکی استاندارد استفاده کنید. استفاده از مدولها و پینهای غیراستاندارد در تسمههای مدولار، منجر به سایش نامتقارن و خرابی زودرس خواهد شد.
۶. روی سیستم تشخیص فلز سرمایهگذاری کنید. برای محصولات پرریسک (گوشت، طیور، وعدههای غذایی آماده)، استفاده از تسمههای قابل تشخیص توسط فلزیاب یا ایکسری، سرمایهگذاری هوشمندانهای است که از فراخوانیهای پرهزینه جلوگیری میکند.
برای کسب اطلاعات بیشتر درباره انتخاب تسمه نقاله مناسب خط تولید خود، یا دریافت مشاوره فنی رایگان، با کارشناسان ما تماس بگیرید.
