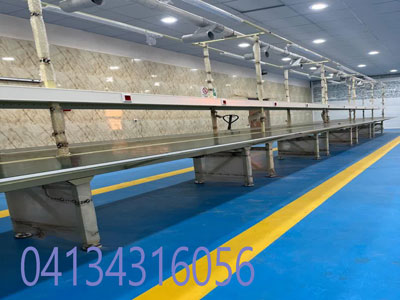

نوار نقاله مونتاژ چیست؟

نوار نقاله مونتاژ یکی از پرکاربردترین تجهیزات در خطوط تولید و assembly است که برای جابه‌جایی منظم قطعات، نیمه‌ساخته‌ها یا محصولات بین ایستگاه‌های کاری استفاده می‌شود. هدف اصلی این سیستم، افزایش سرعت تولید، کاهش خطای انسانی، بهبود نظم خط و بالا بردن بهره‌وری است.

اطلاعات بیشتر:نوار نقاله مونتاژ

در خطوط مونتاژ، هر اپراتور یا ایستگاه بخشی از فرآیند را انجام می‌دهد و محصول به‌صورت مرحله‌ای روی نوار حرکت می‌کند تا در نهایت به محصول نهایی تبدیل شود. به همین دلیل، انتخاب درست نوار نقاله مونتاژ تأثیر مستقیمی بر کیفیت تولید و هزینه‌های عملیاتی دارد.

کاربردهای نوار نقاله مونتاژ

نوار نقاله مونتاژ در صنایع مختلف استفاده می‌شود، از جمله:

• صنایع خودروسازی
• تولید لوازم خانگی
• خطوط مونتاژ قطعات الکترونیکی
• صنایع بسته‌بندی
• تولید تجهیزات پزشکی
• کارگاه‌های صنعتی و نیمه‌صنعتی

بسته به نوع محصول و فرآیند تولید، این نوار نقاله‌ها می‌توانند به‌صورت تسمه‌ای، رولیکی، زنجیری یا سفارشی طراحی شوند.

نوار نقاله مونتاژ خط تولید چگونه انتخاب می شود؟

برای انتخاب نوار نقاله مونتاژ مناسب برای خط تولید، این فاکتور هارا در نظر بگیرید:

•  تعداد ایستگاه های کاری و فاصله بین آن ها
• وزن و ابعاد قطعاتی که روی نوار حرکت می کنند.
• نیاز به توقف اتوماتیک یا کنترل دستی
• هماهنگی با سرعت تولید سایر بخش های خط

اجزای اصلی نوار نقاله مونتاژ

برای شناخت بهتر ساختار و قیمت نهایی، لازم است با اجزای اصلی این دستگاه آشنا شویم:

1) شاسی

شاسی بدنه اصلی نوار نقاله است و معمولاً از پروفیل آهنی، فولادی یا آلومینیومی ساخته می‌شود. نوع متریال و ضخامت آن نقش مهمی در استحکام و قیمت دارد.

2) تسمه یا سطح انتقال

سطحی که قطعه روی آن حرکت می‌کند، بسته به کاربرد می‌تواند از جنس PVC، PU، لاستیکی یا صفحات خاص باشد. نوع تسمه یکی از عوامل مهم در تعیین قیمت است.

3) موتور و گیربکس

موتور و گیربکس وظیفه تأمین نیروی حرکت نوار را بر عهده دارند. توان موتور با توجه به طول نوار، وزن قطعات، سرعت حرکت و نوع کاربری تعیین می‌شود.

4) پایه‌ها و استند

پایه‌ها وظیفه نگهداری و تنظیم ارتفاع دستگاه را دارند. در برخی خطوط، نیاز به طراحی ارگونومیک برای راحتی اپراتورها وجود دارد که می‌تواند قیمت را افزایش دهد.

5) تابلو برق و سیستم کنترل

برای روشن/خاموش کردن، تنظیم سرعت، کنترل حرکت و ایمنی دستگاه از تابلو برق، اینورتر، سنسورها و کلیدهای کنترلی استفاده می‌شود.

6) تجهیزات جانبی

تجهیزاتی مثل روشنایی خط، جایگاه اپراتور، سینی قطعات، سیستم توقف اضطراری، گارد محافظ، چرخ، سنسور شمارش و میزهای جانبی نیز می‌توانند به نوار اضافه شوند.

مزایای استفاده از نوار نقاله مونتاژ

استفاده از نوار نقاله مونتاژ مزایای زیادی دارد، از جمله:

• افزایش سرعت و ظرفیت تولید
• کاهش جابه‌جایی دستی و خستگی نیروی انسانی
• بهبود نظم و استانداردسازی فرآیند مونتاژ
• کاهش احتمال آسیب به قطعات
• امکان کنترل بهتر زمان و مراحل تولید
• قابلیت سفارشی‌سازی متناسب با فضای کارخانه

عوامل مؤثر بر قیمت نوار نقاله مونتاژ

قیمت نوار نقاله مونتاژ عدد ثابتی ندارد و بر اساس مشخصات فنی و نیاز پروژه محاسبه می‌شود. مهم‌ترین عوامل تأثیرگذار عبارت‌اند از:

1) طول و عرض نوار

هرچه طول و عرض دستگاه بیشتر باشد، میزان متریال مصرفی، توان موتور و هزینه ساخت افزایش پیدا می‌کند.

2) نوع شاسی و جنس بدنه

شاسی آهنی رنگ‌شده، شاسی گالوانیزه یا آلومینیومی هر کدام قیمت متفاوتی دارند. در محیط‌های مرطوب یا بهداشتی معمولاً از متریال مقاوم‌تر و گران‌تر استفاده می‌شود.

3) نوع تسمه

تسمه PVC، PU، مدولار، لاستیکی یا ضدسایش هر کدام بسته به کیفیت، ضخامت و برند قیمت متفاوتی دارند.

4) ظرفیت بار و نوع محصول

اگر قطعات سنگین باشند یا نیاز به تحمل بار بالا وجود داشته باشد، باید از شاسی قوی‌تر، موتور قوی‌تر و قطعات مکانیکی مقاوم‌تر استفاده شود.

5) سرعت حرکت و سیستم کنترل

وجود اینورتر برای تنظیم سرعت، سنسورها، PLC، کنترل هوشمند یا تجهیزات اتوماسیون باعث افزایش قیمت می‌شود.

6) تعداد ایستگاه‌های کاری

در خطوط مونتاژ چندنفره، طراحی جایگاه اپراتور، نورپردازی، قفسه قطعات و تجهیزات جانبی روی قیمت نهایی اثر دارد.

7) سفارشی‌سازی

هرگونه طراحی خاص مانند خم، گردش، طبقات چندگانه، میز طرفین، خروجی خاص یا ابعاد سفارشی هزینه نهایی را تغییر می‌دهد.

8) برند قطعات

استفاده از موتور، گیربکس، بلبرینگ، تابلو برق و تسمه با برندهای معتبر معمولاً قیمت را بالاتر می‌برد، اما در عوض کیفیت و طول عمر بیشتری ایجاد می‌کند

انواع نوار نقاله مونتاژ

• تسمه ای
• زنجیری
• رولیکی
• کانوایر مونتاژ دو طرفه
• مدل های مخصوص مونتاژ قطعات الکترونیکی یا صنعتی

نحوه محاسبه قیمت نوار نقاله مونتاژ1405/تیر

برای محاسبه قیمت نوار نقاله مونتاژ معمولاً مجموعه‌ای از هزینه‌ها با هم جمع می‌شوند. فرمول کلی را می‌توان به‌صورت زیر در نظر گرفت:

قیمت نهایی=هزینه شاسی+هزینه تسمه+هزینه موتور و گیربکس+هزینه سیستم برق و کنترل+هزینه ساخت و مونتاژ+هزینه تجهیزات جانبی+هزینه حمل و نصب

نحوه طراحی نوار نقاله مونتاژ

طراحی نوار نقاله مونتاژ باید متناسب با نوع محصول، تعداد مراحل مونتاژ، وزن قطعات و شرایط خط تولید انجام شود. یک طراحی مناسب علاوه بر جابه جایی پیوسته قطعات ، باید فضای کافی برای فعالیت اپراتور و دسترسی آسان به محصول را فراهم کند.

1. تعیین طول و عرض نوار نقاله

طول نوار بر اساس تعداد ایستگاه های کاری و فضای مورد نیاز خط تولید مشخص می شود. عرض تسمه نیز باید متناسب با ابعاد قطعات انتخاب شود تا محصول هنگام حرکت از روی نوار خارج نشود و فضای کافی برای انجام عملیات مونتاژ وجود داشته باشد.

۲. انتخاب ارتفاع مناسب

ارتفاع نوار نقاله باید باتوجه به قد اپراتور و نوع فعالیت تعیین شود. در بسیاری از خطوط مونتاژ، استفاده از پایه های قابل تنظیم باعث می شود ارتفاع میزکار متناسب با شرایط کاری تغییر کند و دسترسی به قطعات راحت تر باشد.

۳. تعیین سرعت حرکت تسمه

سرعت نوار نقاله مونتاژ باید با زمان مورد نیاز برای انجام عملیات در هر ایستگاه هماهنگ باشد. سرعت بیش از حد می تواند باعث کاهش دقت اپراتور و سرعت پایین نیز موجب کاهش ظرفیت خط تولید شود. استفاده از موتور و اینورتر امکان تنظیم دقیق سرعت را فراهم می کند.

نکات نگهداری نوار نقاله مونتاژ

نگهداری منظم عمر تجهیزات را افزایش داده و از توقف ناگهانی خط تولید جلوگیری می کند.

بازرسی روزانه تسمه: بررسی ترک خوردگی، سایش لبه ها و انحراف تسمه از مسیر.

روان‌کاری یاتاقان ها و غلتک: طبق برنامه زمانبندی سازنده، معمولا هر ۳ تا ۴ هفته.

تنظیم کشش تسمه: کشش نامناسب باعث لغزش یا سایش زودرس موتور می شود.

تمیزکاری: خصوصاً در محیط های پر گردوغبار یا صنایع غذایی، برای جلوگیری از تجمع آلودگی

بررسی موتور و گیربکس: کنترل صدا، لرزش و دمای غیر عادی به صورت هفتگی

جمع بندی

نوار نقاله مونتاژ یکی از تجهیزات کاربردی و مهم در خطوط تولید است که با ایجاد جریان منظم در جابجایی قطعات و محصولات، به افزایش سرعت مونتاژ، کاهش چابجایی دستس و بهبود بهره وری خط تولید کمک می کند. طراحی این سیستم می تواند متناسب با نوع محصول، ظرفیت تولید، ابعاد خط و فضای کارخانه انجام شود. انتخاب صحیح تسمه، شاسی، موتور و سایر اجزای نوار نقاله، تاثیر مستقیمی بر عملکرد و طول عمر دستگاه دارد. در نهایت، استفاده از یک نوار نقاله مونتاژ استاندارد و متناسب با نیاز خط تولید، می تواند موجب کاهش هزینه های عملیاتی و افزایش نظم، سرعت و راندمان فرآیند مونتاژ شود.

سوالات متداول

1. انواع نوار نقاله مونتاژ کدامند؟

بسته به نوع خط تولید می توان از مدل های تسمه ای، رولیکی، زنجیری و شفارشی استفاده کرد.

2. نوار نقاله مونتاژ چگونه کار می کند؟

موتور و گیربکس، تسمه یا زنجیر را به حرکت در می آورند و قطعات در طول مسیر بین ایستگاه های مختلف کاری جا به جا می شوند.

3. ظرفیت نوار نقاله مونتاژ چگونه تعیین می شود؟

ظرفیت بر اساس وزن و ابعاد قطعات، سرعت حرکت، طول نوار، تعداد محصولات روی خط و نوع سیستم انتقال محاسبه می تعیین می شود.

4. نوار نقاله مونتاژ چه تأثیری بر بهره وری خط تولید دارد؟

با ایجاد جریان منظم قطعات بین ایستگاه ها، زمان جابه جایی کاهش پیدا می کند و هماهنگی مراحل تولید افزایش می یابد، در نتیجه می تواند به افزایش سرعت و بهره وری خط کمک کند.

5. آیا ارتفاع نوار نقاله مونتاژ قابل تنظیم است؟

بله، در طراحی سفارشی می توان ارتفاع دستگاه را ثابت یا قابل تنظیم در نظر گرفت تا شرایط کاری مناسب ترس برای اپراتور ها فراهم شود.

6.تفاوت نوار نقاله مونتاژ با نوار نقاله معمولی چیست؟

نوار نقاله مونتاژ معمولاً با هدف ایجاد ایستگاه های کاری و انجام مراجل مختلف تولید در حین جابه جایی محصول طراحی می شود؛ بنابراین طراحی آن بیشتر بر هماهنگی با فرآیند تولید تمرکز دارد.

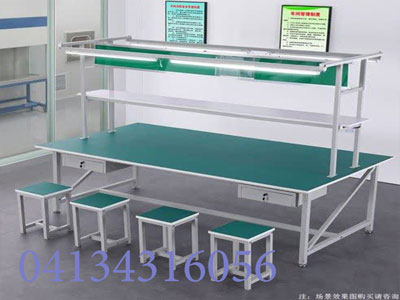

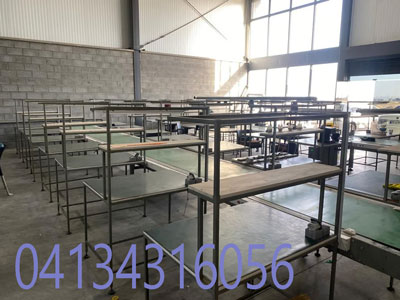

7. آیا امکان نصب میزکار روی نوار نقاله مونتاژ وجود دارد؟

بله. درصورت نیاز می توان در کنار یا روی سازه نوار نقاله، میزکار، تجهیزات نگهدارنده، چراغ و سایر امکانات مورد نیاز ایستگاه های مونتاژ را نصب کنید.
